Przeciwwybuchowy elektryczny wciągnik łańcuchowy GIS GP ATEX
Zaprojektowano i przetestowano zgodnie z: EN 14492-2
Powrót do katalogu

Przeciwwybuchowy elektryczny wciągnik łańcuchowy GIS GP ATEX 100–6300 kg

Główny kod SKU: GIS-GP-ATEX | Rynek: PL | Ustawienia regionalne: pl
Cena Skonfiguruj swój wciągnik poniżej — cena, masa i koszt dostawy są aktualizowane na bieżąco podczas wybierania opcji.
Broszura Ulotka Kwestionariusz Instrukcja obsługi Deklaracja CE Pojemnik na łańcuch Rysunek GP ATEX Części zamienne do GP ATEX
Kategorie: Elektryczne wciągniki łańcuchowe
Tagi: Wciągniki elektryczne, Żurawie warsztatowe
Rabaty ilościowe — oszczędź do 12% Rabat jest obliczany automatycznie od sumy częściowej koszyka.
IlośćRabat
1 sztuka —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% rabatu za zestaw, gdy zamówienie obejmuje produkty z co najmniej dwóch kategorii (np. wciągnik + żuraw obrotowy). W połączeniu z rabatami ilościowymi łączna oszczędność może wynieść nawet 15%.

Skonfiguruj swój wciągnik

Wybierz udźwig, rozpiętość i opcje. Cena, masa i koszt wysyłki są aktualizowane na bieżąco.

Krok 0 — wymagany

W jaki sposób będzie używany ten wciągnik?

Wybierz najlepiej dopasowaną opcję. Każda klasa pracy ma własny zakres udźwigu: im intensywniejsze użytkowanie, tym niższy udźwig znamionowy. Wybór klasy niższej niż wymagana w rzeczywistych warunkach użytkowania powoduje utratę gwarancji producenta i stwarza ryzyko awarii silnika. W razie wątpliwości wybierz najwyższą przewidywaną klasę — odpowiadającą wciągnikowi, którego faktycznie potrzebujesz.

1 Udźwig — kg
2 Wysokość podnoszenia — m
3 Poziom ochrony ATEX

Należy wybrać ​wykonanie odpowiadające klasyfikacji strefy w miejscu użytkowania (dyrektywa 2014/34/EU, grupa urządzeń II, kategoria 3). Pyłoszczelny GP D obejmuje Strefę 22 (pyły palne). Gazoszczelny GP G obejmuje atmosfery gazów wybuchowych Strefy 2 i zawiera ochronę przed pyłem dla Strefy 22 — wymaga lokalnego zasilania sprężonym powietrzem o ciśnieniu 4–10 bar. Oba wykonania obejmują IP65, monitorowanie temperatury Klixon, przekładniowy wyłącznik krańcowy oraz dławnice kablowe Ex.

4 Zasilanie

Wciągniki ATEX są przystosowane wyłącznie do zasilania 3-fazowego — 3 × 400 V jest standardem warsztatowym. Wersje 1-fazowe nie są dostępne w wykonaniu przeciwwybuchowym.

5 Prędkość podnoszenia

Prędkość pojedyncza (N) oznacza standardowy wciągnik o prędkości 8 m/min. Wariant wolny (NL) zmniejsza prędkość o połowę, umożliwiając dokładniejsze pozycjonowanie. NF zapewnia sterowanie dwubiegowe. SF podwaja prędkość, ale zmniejsza udźwig o połowę.

6 Wózek zawieszenia (GHF / GMF)

Opcjonalny wózek podwieszany GIS, umożliwiający przemieszczanie wciągnika wzdłuż belki dwuteowej. GHF jest ręczny (pchany ręcznie, bez instalacji elektrycznej — standardowo dopuszczony w obu wykonaniach ATEX). GMF jest napędzany silnikiem i dostarczany w takim samym wykonaniu ATEX (D lub G) jak wciągnik; w wersji gazoszczelnej układ monitorowania nadciśnienia znajduje się na wózku i jest wspólny dla wózka oraz wciągnika.

7 Szerokość kołnierza (szerokość belki)

Szerokość półki dwuteownika / szyny jednoszynowej, po której porusza się wózek. Warianty w standardowych zakresach są wysyłane z zakładu bez dopłaty; szersze belki mogą wymagać dopłaty za śrubę podporową lub mocowanie przeciwwagi. Należy zmierzyć w milimetrach półkę belki (górną poziomą krawędź).

8 Zawieszenie

Zawieszenie na śrubie oczkowej jest standardowym mocowaniem stałym. Zawieszenie hakowe umożliwia przenoszenie wciągnika między wózkami bez zmiany okablowania.

9 Pojemnik na łańcuch

Pojemnik na łańcuch zbiera luźny łańcuch podczas ruchu podnoszenia. Tworzywo sztuczne jest najtańsze, worki tekstylne mieszczą więcej łańcucha, a wersje MF (rama z blachy) zmniejszają wysokość zabudowy w instalacjach o ograniczonej wysokości.

10 Przekładniowy wyłącznik krańcowy

Standardowy przekładniowy wyłącznik krańcowy jest uwzględniony w modelach 3-fazowych. Podwójne wyłączniki awaryjne zapewniają drugi, redundantny układ odłączający. Zewnętrzne ograniczniki krańcowe są wymagane w wysokich instalacjach i działają wyłącznie z tekstylnym pojemnikiem na łańcuch.

11 Napięcie / certyfikacja

Standardowe napięcia UE są uwzględnione. Napięcie specjalne obejmuje niestandardowe uzwojenia silnika. Wykonanie CSA/CUS obejmuje dodatkowe certyfikaty północnoamerykańskie (tylko 60 Hz).

12 Kaseta sterownicza / sterownik wiszący

Wersja gazoszczelna (G) wymaga kasety sterowniczej z certyfikatem ATEX. W przypadku wersji pyłoszczelnej (D) standardowa kaseta sterownicza GIS IP65 jest wystarczająca w większości obszarów Strefy 22 — kaseta sterownicza ATEX pozostaje dostępna jako opcjonalne ulepszenie.

13 Długość kabla sterowniczego

Standardowa długość przewodu dopasowana do wysokości podnoszenia odpowiada długości katalogowej GIS (2 przyciski: wysokość podnoszenia − 1,2 m; 4 przyciski: wysokość podnoszenia − 1 m). Jeśli potrzebna jest inna długość, np. w instalacjach wielopoziomowych, przeciągnij suwak lub wpisz dowolną wartość od 2 do 60 m. Katalogowe ceny progowe obowiązują, gdy długość odpowiada standardowi dla wysokości podnoszenia 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; w przeciwnym razie naliczamy opłatę za zestaw podstawowy + za każdy metr.

14 Hak bezpieczeństwa

Zastępuje standardowy hak ładunkowy hakiem bezpieczeństwa (z zapadką i wyższym współczynnikiem bezpieczeństwa). Wymagany na niektórych obiektach budowlanych oraz w branży rozrywkowej.

15 Drugi hamulec

Dodaje redundantny hamulec zapewniający dodatkowe bezpieczeństwo podczas podnoszenia (branża rozrywkowa, podnoszenie osób).

16 Licznik danych eksploatacyjnych

Rejestruje godziny pracy / cykle na potrzeby konserwacji predykcyjnej. Wymaga napięcia sterowania 42 V (standardowe modele 3-Ph).

17 Bezpieczne radiowe sterowanie zdalne

Bezpieczne radiowe sterowanie zdalne jest dostępne wyłącznie dla wersji pyłoszczelnej (D) — wersja gazoszczelna jest obsługiwana za pomocą przewodowej kasety sterowniczej ATEX.

Potrzebujesz indywidualnej oferty?

Prześlij nam swoje wymagania za pomocą formularza zapytania ofertowego — ten produkt zostanie dodany automatycznie, a w jednym zapytaniu możesz uwzględnić kolejne produkty.

Poproś o ofertę

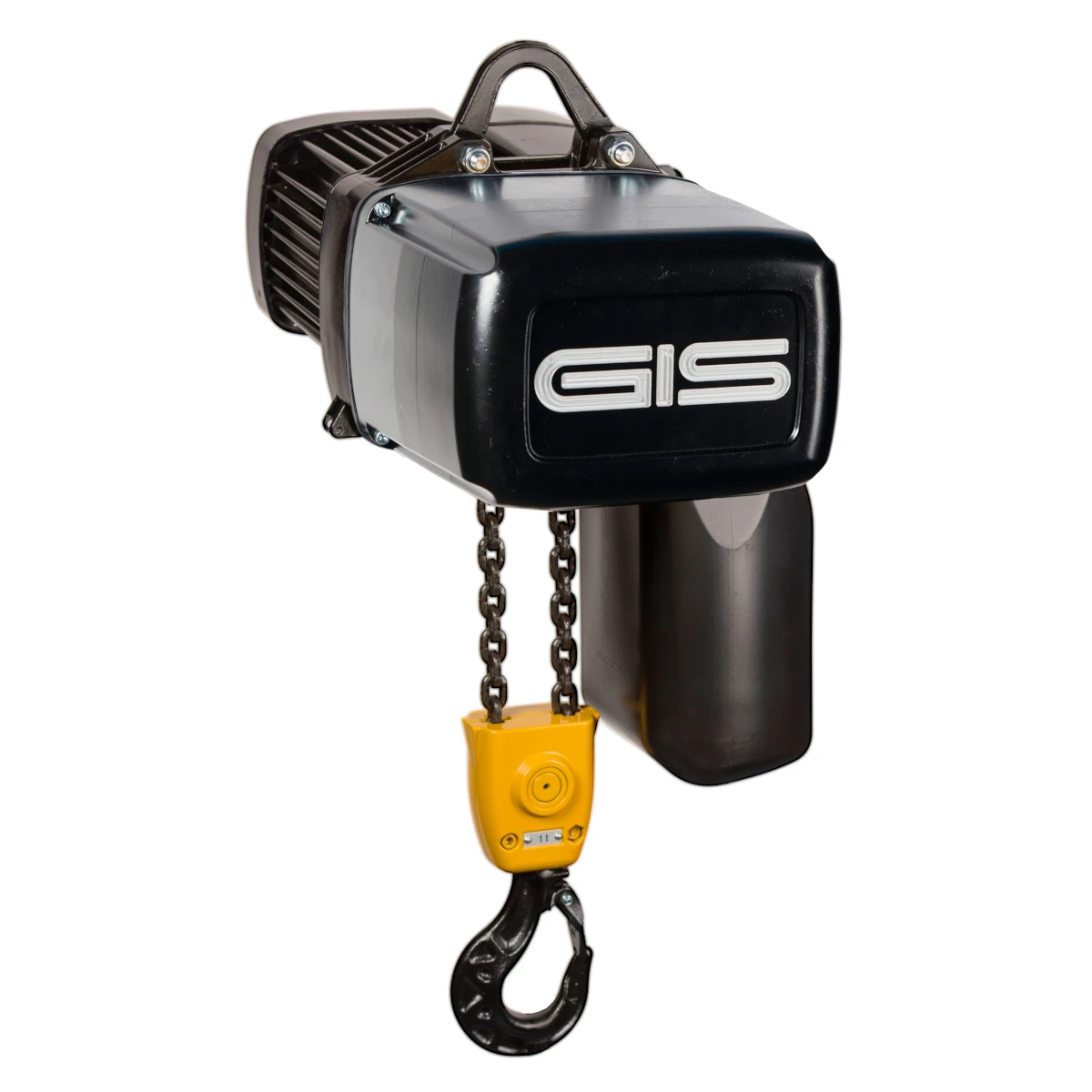

GIS GP ATEX to przeciwwybuchowe wykonanie sprawdzonego elektrycznego wciągnika łańcuchowego GIS GP, przeznaczonego do stref zagrożonych wybuchem określonych w dyrektywie 2014/34/UE. Dostępny jest pyłoszczelny model GP D do strefy 22 (pyły palne) lub gazoszczelny model GP G do strefy 2 (atmosfery wybuchowe zawierające gazy), obejmujący również ochronę przed pyłem w strefie 22. Każdy wciągnik jest dostarczany z deklaracją zgodności WE, załącznikiem ATEX do instrukcji obsługi oraz kartą kontroli.

Najważniejsze cechy

  • Certyfikacja zgodnie z dyrektywą ATEX 2014/34/UE wraz z deklaracją zgodności WE — grupa urządzeń II, kategoria 3
  • Pyłoszczelne wykonanie GP D do strefy 22: II 3D Ex tc IIIA T130 °C Dc — obudowa IP65, nadzór temperatury Klixon, przekładniowy wyłącznik krańcowy, dławnice kablowe Ex oraz czarne pokrywy
  • Gazoszczelne wykonanie GP G do stref 2 i 22: dodatkowo II 3G Ex pzc IIA T3 Gc — nadciśnienie 0,4 bar wewnątrz obudowy zapobiega przedostawaniu się gazów, par i mgieł; układ monitorowania ciśnienia natychmiast odłącza napięcie sterujące w przypadku zaniku dopływu powietrza
  • Wersja gazoszczelna wymaga dostępnego na miejscu zasilania sprężonym powietrzem o ciśnieniu 4–10 bar (wtykowe przyłącze przewodu 6 mm)
  • Pełny zakres udźwigu GIS GP: 100–6300 kg (korpusy od GP250 do GP2500), wysokość podnoszenia 3–60 m, grupy natężenia pracy M3–M7
  • Wózek ręczny (GHF) lub napędzany (GMF) — wózek napędzany jest dostarczany w takim samym wykonaniu ATEX jak wciągnik, a w wersji gazoszczelnej korzysta ze wspólnego układu monitorowania nadciśnienia
  • Kaseta sterownicza z certyfikatem ATEX (2- lub 4-przyciskowa, z wyłącznikiem awaryjnym); standardowa kaseta GIS o stopniu ochrony IP65 jest wystarczająca w wielu zastosowaniach pyłowych w strefie 22
  • Radiowe zdalne sterowanie bezpieczeństwa dostępne dla wersji pyłoszczelnej
  • Opcje: drugi hamulec, zewnętrzne wyłączniki krańcowe, zawieszenie hakowe, licznik danych eksploatacyjnych, napięcia specjalne oraz wykonanie CSA/CUS
  • Zgodność z dyrektywą maszynową 2006/42/WE

Przegląd danych technicznych

  • Model / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
  • Rodzina produktów: elektryczne wciągniki łańcuchowe
  • Udźwig: 100–6300 kg
  • Wysokość podnoszenia: 3–60 m
  • Oznaczenie ATEX (D): II 3D Ex tc IIIA T130 °C Dc
  • Oznaczenie ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
  • Grupa natężenia pracy: M3–M7 (ISO 4301-1 / FEM)
  • Zasilanie: 3 × 400 V / 3 × 230 V, 50 Hz (wyłącznie trójfazowe)
  • Stopień ochrony: IP65
  • Typowe zastosowania: zakłady chemiczne i petrochemiczne, lakiernie, młyny oraz silosy zbożowe, obszary występowania pyłu drzewnego, oczyszczalnie ścieków i instalacje obsługi gazów

Skonfiguruj online udźwig, wysokość podnoszenia, grupę natężenia pracy, profil prędkości, poziom ochrony ATEX, wózek oraz wyposażenie opcjonalne, a następnie dodaj wciągnik do koszyka lub listy zapytań ofertowych. Cena każdej konfiguracji jest ustalana na podstawie aktualnego fabrycznego cennika GIS.
