Elektryczny wciągnik łańcuchowy GIS GP250 100–630 kg
Zaprojektowano i przetestowano zgodnie z: EN 14492-2
Podgląd 3D Przeciągnij, aby obrócić · przewiń, aby powiększyć
Powrót do katalogu

Elektryczny wciągnik łańcuchowy GIS GP 100–6300 kg

Główny kod SKU: GIS-GP | Rynek: PL | Ustawienia regionalne: pl
Cena Skonfiguruj swój wciągnik poniżej — cena, masa i koszt dostawy są aktualizowane na bieżąco podczas wybierania opcji.

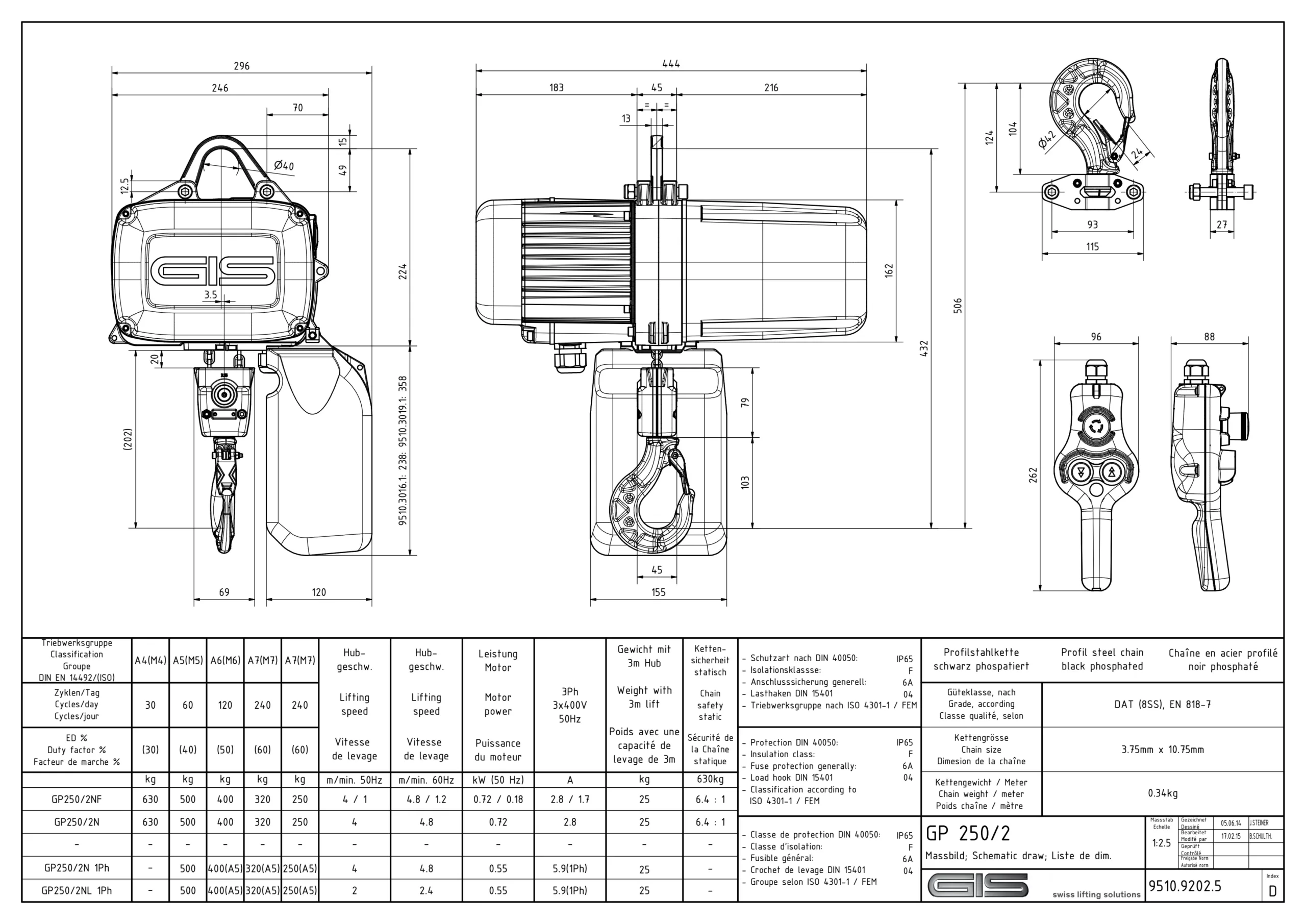

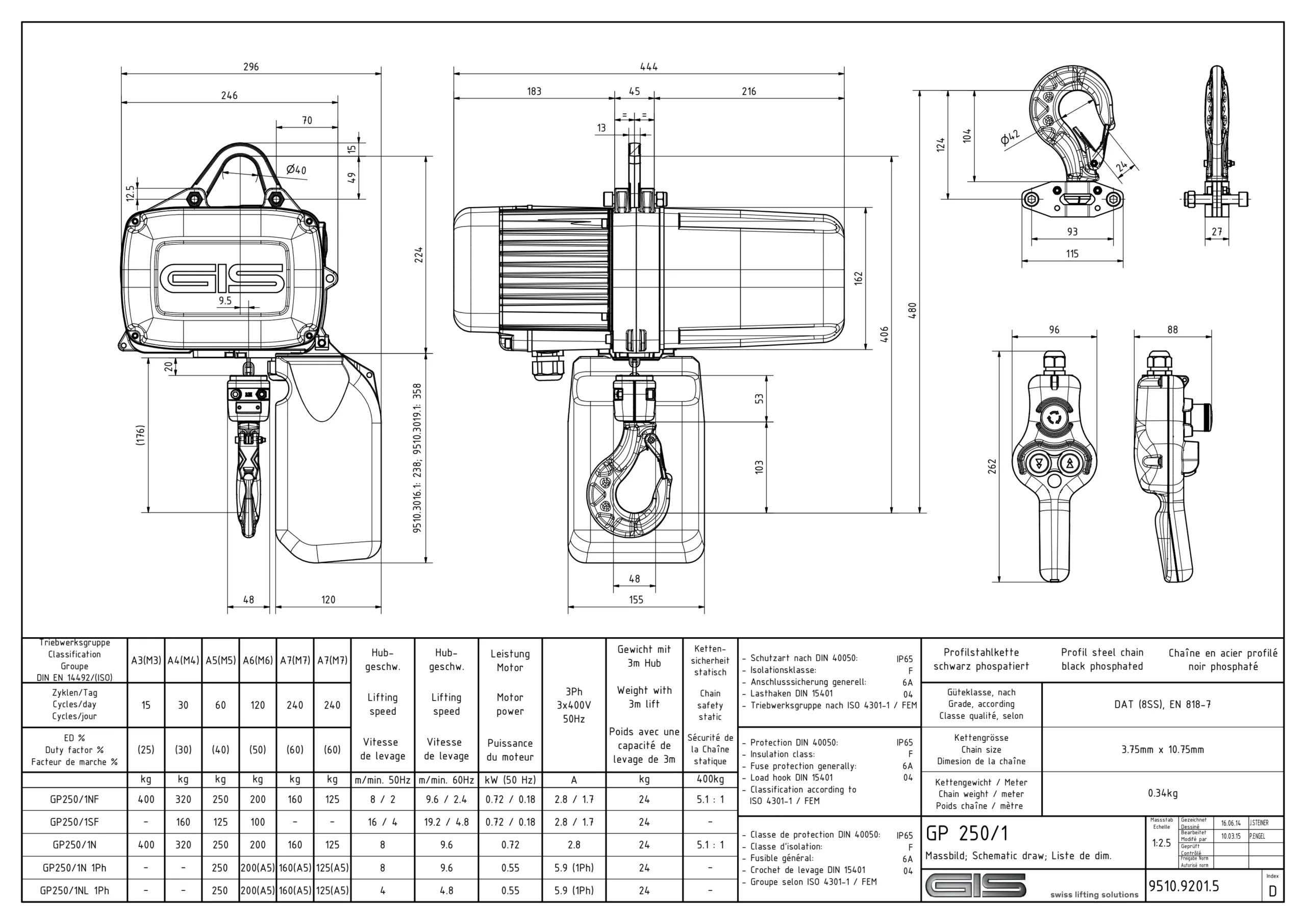

Dokumentacja techniczna Broszura Ulotka Kwestionariusz Instrukcja obsługi Deklaracja CE Pojemnik na łańcuch Rysunek GP250/1 Rysunek GP250/2 Części zamienne
Kategorie: Elektryczne wciągniki łańcuchowe
Tagi: Wciągniki elektryczne, Żurawie warsztatowe
Rabaty ilościowe — oszczędź do 12% Rabat jest obliczany automatycznie od sumy częściowej koszyka.
IlośćRabat
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% rabatu za zestaw, gdy zamówienie obejmuje produkty z co najmniej dwóch kategorii (np. wciągnik + żuraw obrotowy). W połączeniu z rabatami ilościowymi łączna oszczędność może wynieść nawet 15%.

Skonfiguruj swój wciągnik

Wybierz udźwig, rozpiętość i opcje. Cena, masa i koszt wysyłki są aktualizowane na bieżąco.

Krok 0 — wymagany

W jaki sposób będzie używany ten wciągnik?

Wybierz najlepiej dopasowaną opcję. Każda klasa pracy ma własny zakres udźwigu: im intensywniejsze użytkowanie, tym niższy udźwig znamionowy. Wybór klasy niższej niż wymagana w rzeczywistych warunkach użytkowania powoduje utratę gwarancji producenta i stwarza ryzyko awarii silnika. W razie wątpliwości wybierz najwyższą przewidywaną klasę — odpowiadającą wciągnikowi, którego faktycznie potrzebujesz.

1 Udźwig — kg
2 Wysokość podnoszenia — m
3 Zasilanie

Zasilanie 3-fazowe 400 V jest standardem warsztatowym. W miejscach bez zasilania 3-fazowego należy wybrać zasilanie 1-fazowe 230 V. Profile prędkości NF i SF są dostępne wyłącznie z zasilaniem 3-fazowym.

4 Prędkość podnoszenia

Prędkość pojedyncza (N) oznacza standardowy wciągnik o prędkości 8 m/min. Wariant wolny (NL) zmniejsza prędkość o połowę, umożliwiając dokładniejsze pozycjonowanie. NF zapewnia sterowanie dwubiegowe. SF podwaja prędkość, ale zmniejsza udźwig o połowę.

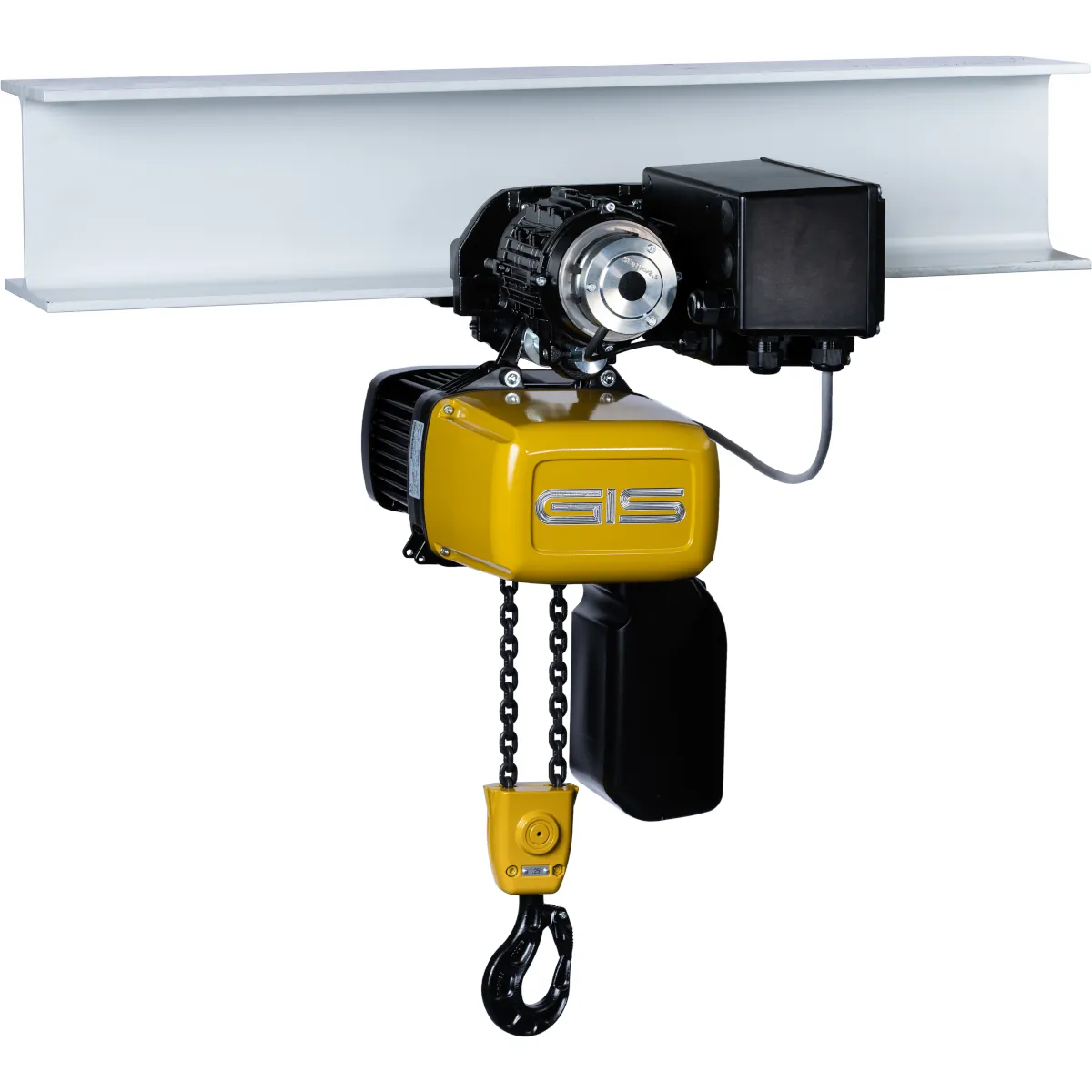

5 Wózek zawieszenia (GHF / GMF)

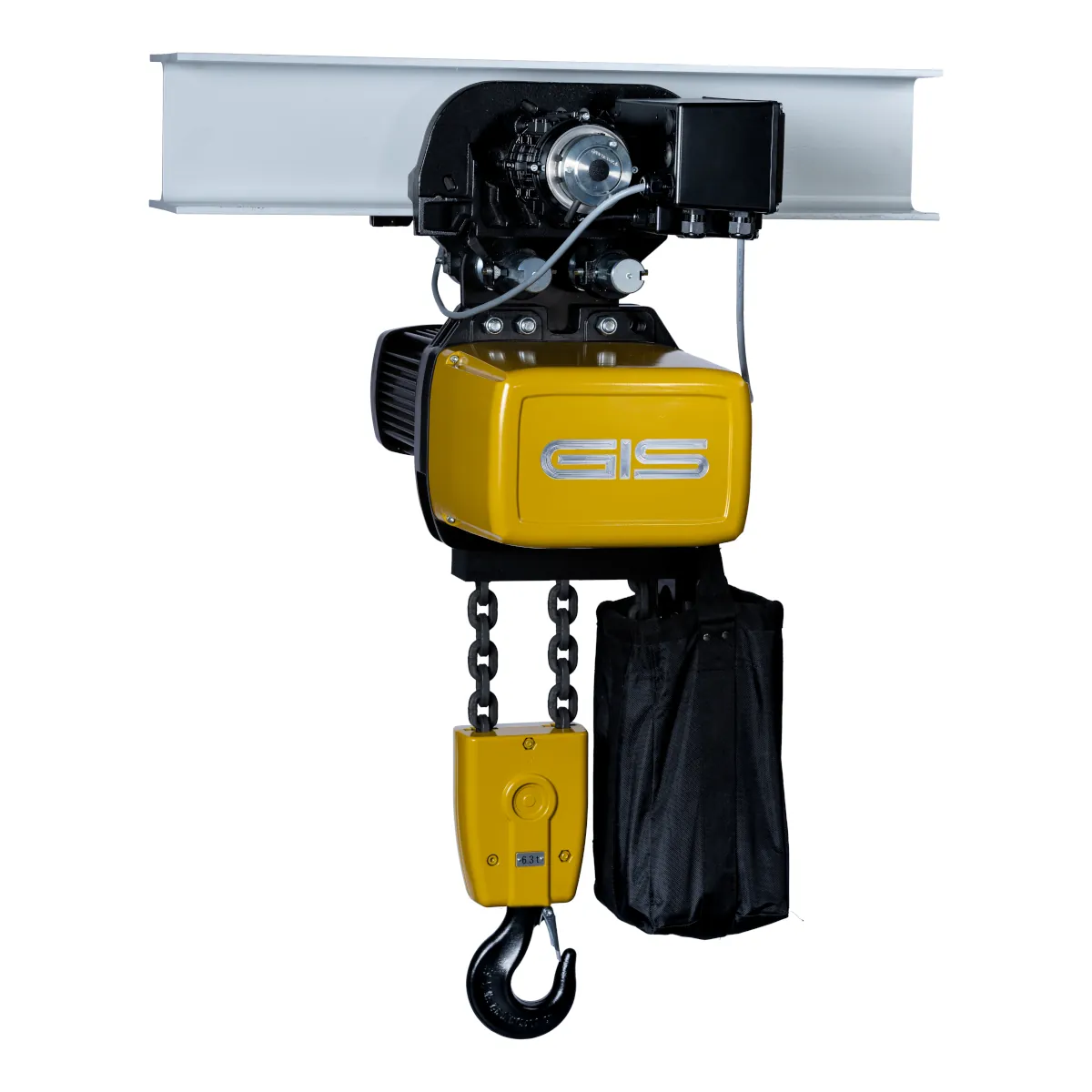

Opcjonalny wózek podwieszany GIS, umożliwiający przemieszczanie wciągnika wzdłuż belki dwuteowej. GHF jest ręczny (pchany ręcznie), a GMF jest napędzany silnikiem. Po dodaniu wózka wciągnik musi być mocowany za pomocą śruby oczkowej (wymóg techniczny GIS), dlatego opcja podwieszenia na haku staje się niedostępna. Ceny napędzanego silnikiem GMF obejmują obowiązkowy przewód połączeniowy GMF-GP (CHF 21).

6 Szerokość kołnierza (szerokość belki)

Szerokość półki dwuteownika / szyny jednoszynowej, po której porusza się wózek. Warianty w standardowych zakresach są wysyłane z zakładu bez dopłaty; szersze belki mogą wymagać dopłaty za śrubę podporową lub mocowanie przeciwwagi. Należy zmierzyć w milimetrach półkę belki (górną poziomą krawędź).

7 Zawieszenie

Zawieszenie na śrubie oczkowej jest standardowym mocowaniem stałym. Zawieszenie hakowe umożliwia przenoszenie wciągnika między wózkami bez zmiany okablowania.

8 Pojemnik na łańcuch

Pojemnik na łańcuch zbiera luźny łańcuch podczas ruchu podnoszenia. Należy wybrać materiał — automatycznie dobieramy najmniejszy rozmiar pojemnika GIS, który pomieści skonfigurowaną długość łańcucha.

9 Przekładniowy wyłącznik krańcowy

Standardowy przekładniowy wyłącznik krańcowy jest uwzględniony w modelach 3-fazowych. Podwójne wyłączniki awaryjne zapewniają drugi, redundantny układ odłączający. Zewnętrzne ograniczniki krańcowe są wymagane w wysokich instalacjach i działają wyłącznie z tekstylnym pojemnikiem na łańcuch.

10 Napięcie / certyfikacja

Standardowe napięcia UE są uwzględnione. Napięcie specjalne obejmuje niestandardowe uzwojenia silnika. Wykonanie CSA/CUS obejmuje dodatkowe certyfikaty północnoamerykańskie (tylko 60 Hz).

11 Kaseta sterownicza / sterownik wiszący

Warianty kasety sterowniczej Premium są opcjami dodatkowymi do standardowej kasety sterowniczej; rzeczywista długość przewodu sterowniczego jest wybierana w następnym kroku. Po wybraniu wózka GMF z napędem automatycznie stosowana jest kaseta sterownicza z 4 przyciskami + ES (zasada techniczna GIS).

12 Długość kabla sterowniczego

Standardowa długość przewodu dopasowana do wysokości podnoszenia odpowiada długości katalogowej GIS (2 przyciski: wysokość podnoszenia − 1,2 m; 4 przyciski: wysokość podnoszenia − 1 m). Jeśli potrzebna jest inna długość, np. w instalacjach wielopoziomowych, przeciągnij suwak lub wpisz dowolną wartość od 2 do 60 m. Katalogowe ceny progowe obowiązują, gdy długość odpowiada standardowi dla wysokości podnoszenia 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; w przeciwnym razie naliczamy opłatę za zestaw podstawowy + za każdy metr.

13 Hak bezpieczeństwa

Zastępuje standardowy hak ładunkowy hakiem bezpieczeństwa (z zapadką i wyższym współczynnikiem bezpieczeństwa). Wymagany na niektórych obiektach budowlanych oraz w branży rozrywkowej.

14 Drugi hamulec

Dodaje redundantny hamulec zapewniający dodatkowe bezpieczeństwo podczas podnoszenia (branża rozrywkowa, podnoszenie osób).

15 Zabezpieczenie termiczne

Zabezpieczenie termiczne silnika. Klixon to wyłącznik bimetaliczny, który fizycznie otwiera obwód sterowania po osiągnięciu temperatury odcięcia; PTC to termistor, który za pośrednictwem przekaźnika sygnalizuje przegrzanie (wariant bez wyłączenia) lub wyłącza silnik (wariant z wyłączeniem). Są to obwody alternatywne — należy wybrać jeden.

16 Licznik danych eksploatacyjnych

Rejestruje godziny pracy / cykle na potrzeby konserwacji predykcyjnej. Wymaga napięcia sterowania 42 V (standardowe modele 3-Ph).

17 Wyłączanie przy luźnym łańcuchu

Zatrzymuje wciągnik w przypadku poluzowania łańcucha (utrata podparcia ładunku). Wymagane w niektórych zastosowaniach związanych z podnoszeniem osób / zastosowaniach teatralnych.

18 Bezpieczne radiowe sterowanie zdalne

Bezprzewodowa 2-przyciskowa kaseta sterownicza z wyłącznikiem awaryjnym. 42 V jest standardem dla wciągników 3-fazowych, a 24 V dla specjalnego sterowania niskonapięciowego. Przełącznik wyboru umożliwia obsługę wielu wciągników za pomocą jednej kasety sterowniczej.

Potrzebujesz indywidualnej oferty?

Prześlij nam swoje wymagania za pomocą formularza zapytania ofertowego — ten produkt zostanie dodany automatycznie, a w jednym zapytaniu możesz uwzględnić kolejne produkty.

Poproś o ofertę

Elektryczny wciągnik łańcuchowy GIS GP 100–6300 kg

Elektryczne wciągniki łańcuchowe serii GP mają prostą konstrukcję i nie zawierają wrażliwych układów elektronicznych, co ogranicza ryzyko przestojów produkcyjnych. Są przeznaczone do intensywnej eksploatacji, pracują bardzo cicho i charakteryzują się wyjątkowo długą żywotnością. Ergonomiczny kasetowy sterownik z bezpiecznym napięciem 42 V zapewnia wygodną i bezpieczną obsługę. Konserwacja jest prosta, szybka i nie wymaga specjalistycznych narzędzi.

Elektryczne wciągniki łańcuchowe GIS są projektowane i produkowane w Szwajcarii od ponad 60 lat. Standardowe elektryczne wciągniki łańcuchowe GIS stanowią optymalne rozwiązanie do wielu przemysłowych zastosowań związanych z podnoszeniem. W zależności od złożoności zadania i warunków panujących w miejscu użytkowania oferujemy również specjalne wykonania produktów GIS. Dostępny jest szeroki wybór wyposażenia dodatkowego i opcji. Elektryczne wciągniki łańcuchowe i wózki GIS spełniają wymagania dyrektywy maszynowej WE oraz odpowiednich norm ISO i EN.



Zalety

  • konstrukcja przeznaczona do zastosowań przemysłowych w najbardziej wymagających warunkach
  • 3-letnia gwarancja na wszystkie elektryczne wciągniki łańcuchowe GP
  • gwarancja obowiązuje wyłącznie pod warunkiem przestrzegania warunków eksploatacji oraz terminów przeglądów i konserwacji określonych w instrukcji obsługi
  • silnik trójfazowy 400 V, 50 Hz
  • standardowy stopień ochrony IP65 wszystkich wciągników łańcuchowych GP
  • klasa izolacji F
  • zakres temperatury pracy od -15 °C do +50 °C
  • współczynnik bezpieczeństwa łańcucha co najmniej 8:1 (DIN EN 14492 A5, ISO M5)
  • stalowy łańcuch profilowy fosforanowany manganowo, o wydłużonej żywotności i ulepszonych właściwościach pracy na sucho
  • niezależna przekładnia ze smarowaniem trwałym
  • zwiększone bezpieczeństwo i dokładność pozycjonowania dzięki nowoczesnej technologii falownikowej oraz sterowaniu 42 V
  • klasyfikacje FEM: A3/M3 (25% ED), A4/M4 (30% ED), A5/M5 (40% ED), A6/M6 (50% ED), A7/M7 (60% ED)
  • wysoka klasyfikacja FEM A6/M6 dla udźwigu do 400 kg i dwóch prędkości podnoszenia
  • do 60% większy udźwig wciągników
  • cicha praca dzięki napędowi 3-stopniowemu i przekładni śrubowej
  • połączenia wielokątne zapewniają szybki montaż i demontaż
  • wciągniki łańcuchowe w wersji trójfazowej lub jednofazowej
  • sterowanie bezpośrednie, sterowanie specjalne, sterowanie radiowe lub falownik
  • wykonania specjalne, takie jak zsynchronizowany elektryczny wciągnik łańcuchowy, wersja o małej wysokości zabudowy, wersja odporna na korozję oraz ATEX
  • wyjątkowo wytrzymały i odporny na zużycie, fosforanowany na czarno łańcuch nośny
  • wydłużona żywotność i niższe koszty eksploatacji



Właściwości

  • udźwig od 100 do 630 kg
  • standardowa wysokość podnoszenia 3 m i długość przewodu sterowniczego 1,8 m; łańcuch oraz przewód mogą zostać wydłużone zgodnie z wymaganiami klienta
  • falownik umożliwia precyzyjne pozycjonowanie ładunku, jest łatwy w obsłudze i wymaga minimalnej konserwacji
  • wyłączniki krańcowe dla najwyższego i najniższego położenia haka
  • hamulec sprężynowy prądu stałego
  • zabezpieczenie przeciążeniowe: regulowane sprzęgło poślizgowe umieszczone poza torem przenoszenia obciążenia

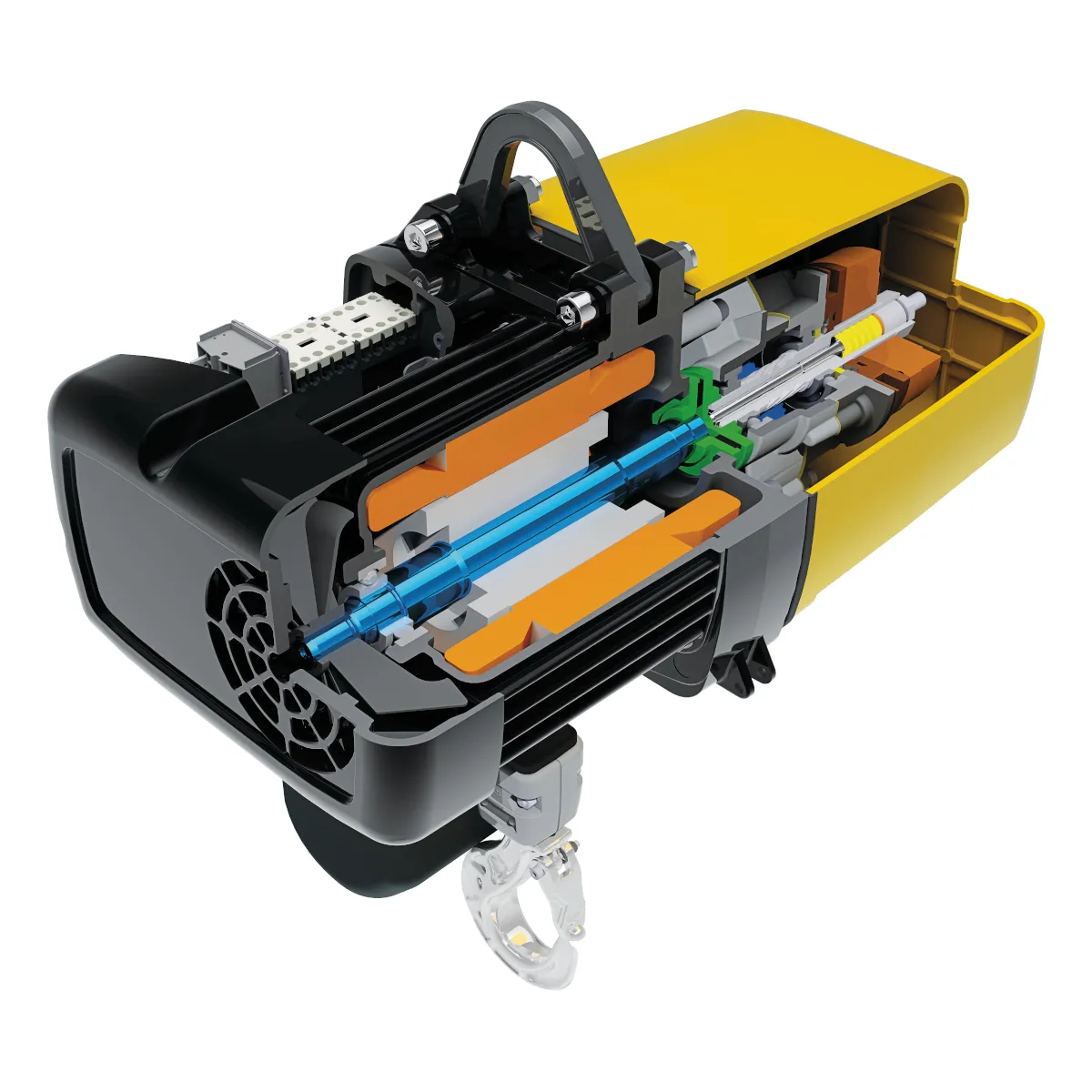

  • wytrzymała obudowa z odlewanego ciśnieniowo aluminium zapewnia optymalne chłodzenie wciągnika
  • termiczne zabezpieczenie silnika
  • pojemnik na łańcuch wykonany z tworzywa sztucznego, tkaniny lub stali
  • kasetowy sterownik z dwoma przyciskami oraz przyciskiem zatrzymania awaryjnego STOP
  • górne zawieszenie hakowe: uchwyt montażowy można łatwo zamontować i zdemontować
  • kut y hak dolny: hak obrotowy zapobiega skręcaniu łańcucha nośnego
