Elektryczny wciągnik łańcuchowy GIS GPFU z przemiennikiem częstotliwości
Zaprojektowano i przetestowano zgodnie z: EN 14492-2
Podgląd 3D Przeciągnij, aby obrócić · przewiń, aby powiększyć
Powrót do katalogu

GIS GPFU Elektryczny wciągnik łańcuchowy z przemiennikiem częstotliwości 100–2500 kg

Główny kod SKU: GIS-GPFU | Rynek: PL | Ustawienia regionalne: pl
Cena Skonfiguruj swój wciągnik poniżej — cena, masa i koszt dostawy są aktualizowane na bieżąco podczas wybierania opcji.
Broszura Ulotka Kwestionariusz Instrukcja obsługi Deklaracja CE Rysunek GPFU Części zamienne
Kategorie: Elektryczne wciągniki łańcuchowe
Tagi: Wciągniki elektryczne, Żurawie warsztatowe
Rabaty ilościowe — oszczędź do 12% Rabat jest obliczany automatycznie od sumy częściowej koszyka.
IlośćRabat
1 sztuka —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% rabatu za zestaw, gdy zamówienie obejmuje produkty z co najmniej dwóch kategorii (np. wciągnik + żuraw obrotowy). W połączeniu z rabatami ilościowymi łączna oszczędność może wynieść nawet 15%.

Skonfiguruj swój wciągnik

Wybierz udźwig, rozpiętość i opcje. Cena, masa i koszt wysyłki są aktualizowane na bieżąco.

Krok 0 — wymagany

W jaki sposób będzie używany ten wciągnik?

Wybierz najlepiej dopasowaną opcję. Każda klasa pracy ma własny zakres udźwigu: im intensywniejsze użytkowanie, tym niższy udźwig znamionowy. Wybór klasy niższej niż wymagana w rzeczywistych warunkach użytkowania powoduje utratę gwarancji producenta i stwarza ryzyko awarii silnika. W razie wątpliwości wybierz najwyższą przewidywaną klasę — odpowiadającą wciągnikowi, którego faktycznie potrzebujesz.

1 Udźwig — kg
2 Wysokość podnoszenia — m
3 Zasilanie

Wciągniki GPFU ​są przeznaczone wyłącznie do zasilania trójfazowego (falownik wymaga zasilania trójfazowego) — standardem warsztatowym jest 3 × 400 V. Wersje jednofazowe nie są dostępne z falownikiem.

4 Prędkość podnoszenia

Zintegrowany przemiennik częstotliwości (15–87 Hz) zapewnia łagodny rozruch i bezstopniową, dwuzakresową regulację prędkości za pomocą standardowej kasety sterowniczej. N osiąga 9,6 m/min przy 1 cięgnie; NL zmniejsza prędkości o połowę, umożliwiając precyzyjniejsze pozycjonowanie. Układy z 2 cięgnami podwajają udźwig i zmniejszają prędkość o połowę. Rampy przyspieszania i prędkości można regulować fabrycznie.

5 Wózek zawieszenia (GHF / GMF)

Opcjonalny wózek podwieszany GIS, umożliwiający przemieszczanie wciągnika wzdłuż belki dwuteowej. GHF jest ręczny (pchany ręcznie), a GMF jest napędzany silnikiem. Po dodaniu wózka wciągnik musi być mocowany za pomocą śruby oczkowej (wymóg techniczny GIS), dlatego opcja podwieszenia na haku staje się niedostępna. Ceny napędzanego silnikiem GMF obejmują obowiązkowy przewód połączeniowy GMF-GP (CHF 21).

6 Szerokość kołnierza (szerokość belki)

Szerokość półki dwuteownika / szyny jednoszynowej, po której porusza się wózek. Warianty w standardowych zakresach są wysyłane z zakładu bez dopłaty; szersze belki mogą wymagać dopłaty za śrubę podporową lub mocowanie przeciwwagi. Należy zmierzyć w milimetrach półkę belki (górną poziomą krawędź).

7 Zawieszenie

Zawieszenie na śrubie oczkowej jest standardowym mocowaniem stałym. Zawieszenie hakowe umożliwia przenoszenie wciągnika między wózkami bez zmiany okablowania.

8 Pojemnik na łańcuch

Pojemnik na łańcuch zbiera luźny łańcuch podczas ruchu podnoszenia. Tworzywo sztuczne jest najtańsze, worki tekstylne mieszczą więcej łańcucha, a wersje MF (rama z blachy) zmniejszają wysokość zabudowy w instalacjach o ograniczonej wysokości.

9 Przekładniowy wyłącznik krańcowy

Standardowy przekładniowy wyłącznik krańcowy jest uwzględniony w modelach 3-fazowych. Podwójne wyłączniki awaryjne zapewniają drugi, redundantny układ odłączający. Zewnętrzne ograniczniki krańcowe są wymagane w wysokich instalacjach i działają wyłącznie z tekstylnym pojemnikiem na łańcuch.

10 Napięcie / certyfikacja

Standardowe napięcia UE są uwzględnione. Napięcie specjalne obejmuje niestandardowe uzwojenia silnika. Wykonanie CSA/CUS obejmuje dodatkowe certyfikaty północnoamerykańskie (tylko 60 Hz).

11 Kaseta sterownicza / sterownik wiszący

Warianty kasety sterowniczej Premium są opcjami dodatkowymi do standardowej kasety sterowniczej; rzeczywista długość przewodu sterowniczego jest wybierana w następnym kroku. Po wybraniu wózka GMF z napędem automatycznie stosowana jest kaseta sterownicza z 4 przyciskami + ES (zasada techniczna GIS).

12 Długość kabla sterowniczego

Standardowa długość przewodu dopasowana do wysokości podnoszenia odpowiada długości katalogowej GIS (2 przyciski: wysokość podnoszenia − 1,2 m; 4 przyciski: wysokość podnoszenia − 1 m). Jeśli potrzebna jest inna długość, np. w instalacjach wielopoziomowych, przeciągnij suwak lub wpisz dowolną wartość od 2 do 60 m. Katalogowe ceny progowe obowiązują, gdy długość odpowiada standardowi dla wysokości podnoszenia 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; w przeciwnym razie naliczamy opłatę za zestaw podstawowy + za każdy metr.

13 Hak bezpieczeństwa

Zastępuje standardowy hak ładunkowy hakiem bezpieczeństwa (z zapadką i wyższym współczynnikiem bezpieczeństwa). Wymagany na niektórych obiektach budowlanych oraz w branży rozrywkowej.

14 Drugi hamulec

Dodaje redundantny hamulec zapewniający dodatkowe bezpieczeństwo podczas podnoszenia (branża rozrywkowa, podnoszenie osób).

15 Zabezpieczenie termiczne

Zabezpieczenie termiczne silnika. Klixon to wyłącznik bimetaliczny, który fizycznie otwiera obwód sterowania po osiągnięciu temperatury odcięcia; PTC to termistor, który za pośrednictwem przekaźnika sygnalizuje przegrzanie (wariant bez wyłączenia) lub wyłącza silnik (wariant z wyłączeniem). Są to obwody alternatywne — należy wybrać jeden.

16 Licznik danych eksploatacyjnych

Rejestruje godziny pracy / cykle na potrzeby konserwacji predykcyjnej. Wymaga napięcia sterowania 42 V (standardowe modele 3-Ph).

17 Wyłączanie przy luźnym łańcuchu

Zatrzymuje wciągnik w przypadku poluzowania łańcucha (utrata podparcia ładunku). Wymagane w niektórych zastosowaniach związanych z podnoszeniem osób / zastosowaniach teatralnych.

18 Bezpieczne radiowe sterowanie zdalne

Bezprzewodowa 2-przyciskowa kaseta sterownicza z wyłącznikiem awaryjnym. 42 V jest standardem dla wciągników 3-fazowych, a 24 V dla specjalnego sterowania niskonapięciowego. Przełącznik wyboru umożliwia obsługę wielu wciągników za pomocą jednej kasety sterowniczej.

Potrzebujesz indywidualnej oferty?

Prześlij nam swoje wymagania za pomocą formularza zapytania ofertowego — ten produkt zostanie dodany automatycznie, a w jednym zapytaniu możesz uwzględnić kolejne produkty.

Poproś o ofertę

GIS GPFU to wersja sprawdzonego elektrycznego wciągnika łańcuchowego GIS GP wyposażona w przemiennik częstotliwości. Podczas gdy standardowy wciągnik przełącza się między dwiema stałymi prędkościami, GPFU przyspiesza i zwalnia bezstopniowo. Jest to idealne rozwiązanie w zastosowaniach wymagających dużej liczby cykli, dokładnego pozycjonowania lub łagodnego przemieszczania wrażliwych ładunków.

Najważniejsze cechy

  • Zintegrowany przemiennik częstotliwości (2,2 kW w wielkościach GP 250/500 FU oraz 3,7 kW w GP 1000 FU), sterujący czterobiegunowym stojanem — oba zakresy prędkości są generowane elektronicznie (15–87 Hz)
  • Łagodny rozruch i zatrzymanie: mniejsze obciążenie ładunku, łańcucha i konstrukcji stalowej oraz ograniczone kołysanie ładunku
  • Prędkość podnoszenia do 9,6 m/min (N FU, 1 cięgno) — przy prędkości maksymalnej około 20% większa niż w standardowym wciągniku dwubiegowym
  • Rampy przyspieszania oraz obie prędkości mogą być indywidualnie regulowane fabrycznie lub podczas uruchomienia
  • Konstrukcja przystosowana do dużej częstotliwości załączeń i pracy wielozmianowej: każda kombinacja udźwigu i liczby cięgien jest skatalogowana do klasy pracy A7/M7; na zapytanie dostępny jest wariant do pracy ekstremalnej o parametrach 200 cykli i 60% ED
  • Filtr przeciwzakłóceniowy — zgodność z wymaganiami kompatybilności elektromagnetycznej EN 61000 dla sektora przemysłowego (klasa A)
  • Dwustopniowe sterowanie przyciskowe ze standardowej kasety sterowniczej GIS lub za pomocą sterowania radiowego — bez konieczności specjalnego szkolenia operatora
  • Stopień ochrony IP65, klasa izolacji F, hak ładunkowy zgodny z DIN 15401
  • Dostępny wózek ręczny (GHF) lub z napędem silnikowym (GMF); wyłącznie zasilanie trójfazowe
  • Modele GP 1600 FU i GP 2500 FU (do 6300 kg, przemiennik 5,5 kW z rezystorem hamowania) dostępne na zapytanie
  • Zgodność z dyrektywą maszynową 2006/42/WE

Przegląd danych technicznych

  • Model / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
  • Rodzina produktów: Elektryczne wciągniki łańcuchowe
  • Udźwig: 100–2500 kg
  • Wysokość podnoszenia: 3–60 m
  • Prędkość podnoszenia: bezstopniowo do 9,6 m/min (1 cięgno) / 4,8 m/min (2 cięgna), 15–87 Hz
  • Klasa pracy: M3–M7 (ISO 4301-1 / FEM); zakres udźwigów wersji FU odpowiada klasie pracy o jeden poziom bardziej rygorystycznej niż w standardowym GP
  • Zasilanie: 3 × 400 V / 3 × 230 V, 50 Hz (wyłącznie zasilanie trójfazowe)
  • Stopień ochrony: IP65

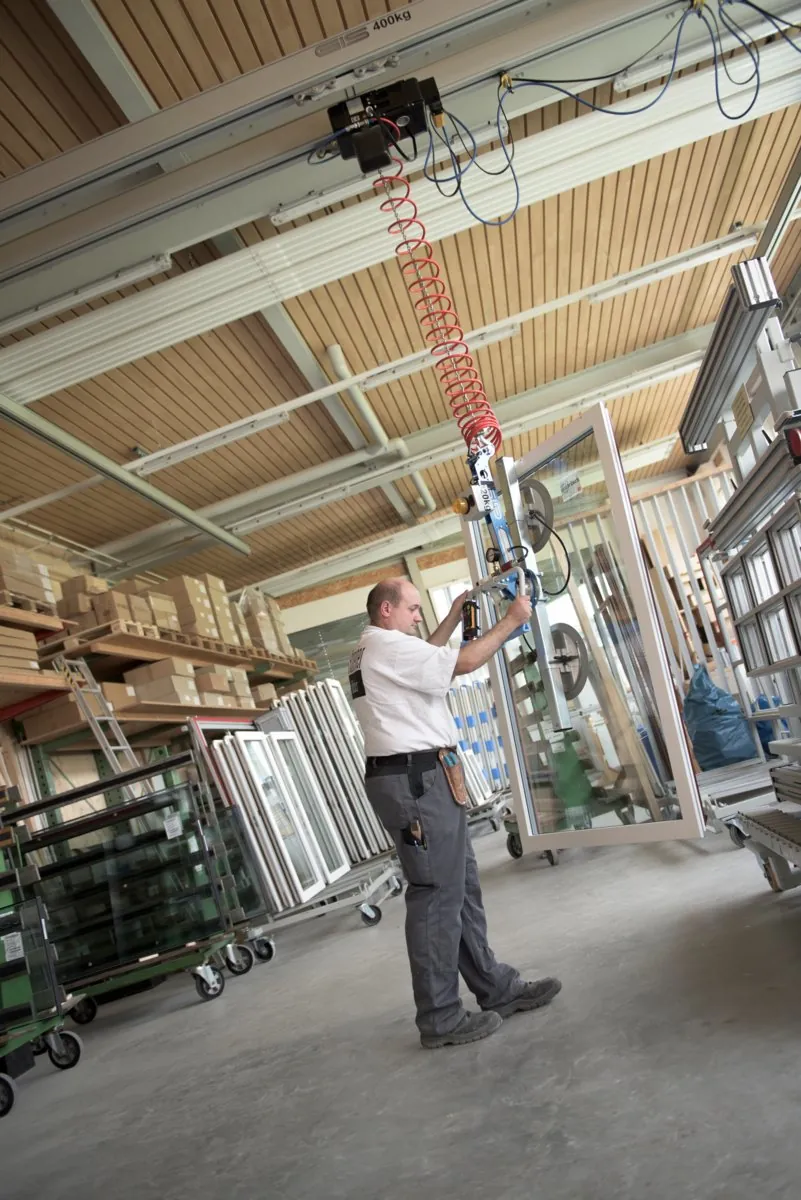

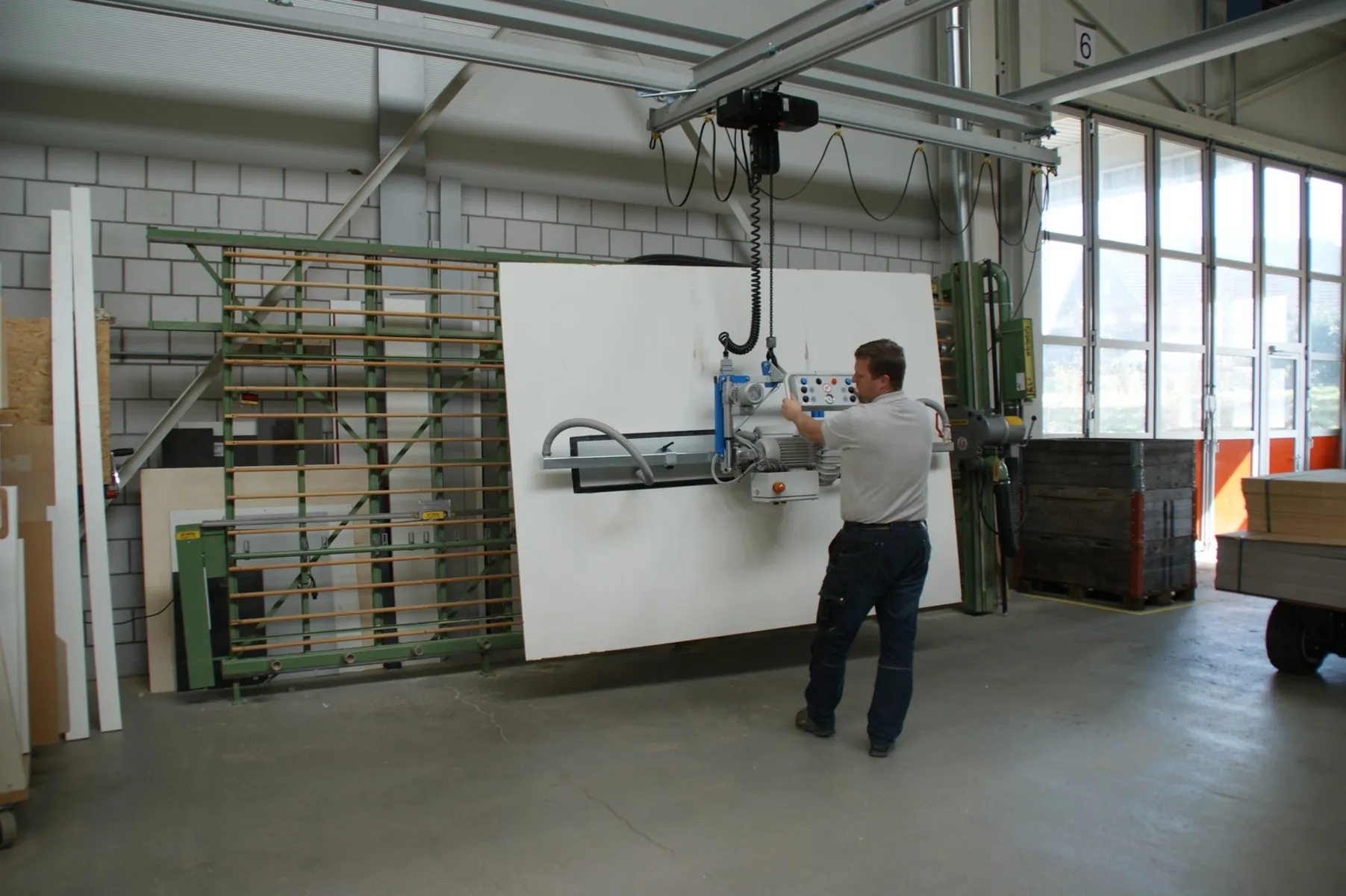

  • Typowe zastosowania: linie montażowe, produkcja zautomatyzowana, precyzyjna obsługa tłoczników i form, transport szkła i wrażliwych ładunków oraz logistyka wielozmianowa

Prosimy skonfigurować online udźwig, wysokość podnoszenia, klasę pracy, profil prędkości, wózek oraz wyposażenie opcjonalne, a następnie dodać wciągnik do koszyka lub listy zapytań ofertowych. Cena każdej konfiguracji jest obliczana na podstawie aktualnego cennika fabrycznego GIS.
