GIS GPR odporny na korozję elektryczny wciągnik łańcuchowy 125–1250 kg
Cena
Skonfiguruj swój wciągnik poniżej — cena, masa i koszt dostawy są aktualizowane na bieżąco podczas wybierania opcji.
Kategorie:
Elektryczne wciągniki łańcuchowe
Rabaty ilościowe — oszczędź do 12%
Rabat jest obliczany automatycznie od sumy częściowej koszyka.
| Ilość | Rabat |
|---|---|
| 1 sztuka | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% rabatu za zestaw, gdy zamówienie obejmuje produkty z co najmniej dwóch kategorii (np. wciągnik + żuraw obrotowy). W połączeniu z rabatami ilościowymi łączna oszczędność może wynieść nawet 15%.
Skonfiguruj swój wciągnik
Wybierz udźwig, rozpiętość i opcje. Cena, masa i koszt wysyłki są aktualizowane na bieżąco.
Krok 0 — wymagany
W jaki sposób będzie używany ten wciągnik?
Wybierz najlepiej dopasowaną opcję. Każda klasa pracy ma własny zakres udźwigu: im intensywniejsze użytkowanie, tym niższy udźwig znamionowy. Wybór klasy niższej niż wymagana w rzeczywistych warunkach użytkowania powoduje utratę gwarancji producenta i stwarza ryzyko awarii silnika. W razie wątpliwości wybierz najwyższą przewidywaną klasę — odpowiadającą wciągnikowi, którego faktycznie potrzebujesz.
Zapisz konfigurację
Można uzyskać link do udostępnienia i wysłać plik PDF na własny adres e-mail, a my zapiszemy konfigurację po naszej stronie. Przed wysłaniem czegokolwiek potwierdzimy adres e-mail za pomocą krótkiego kodu.
Zresetować konfigurację?
Wszystkie wybrane opcje (klasa pracy, udźwig, prędkość podnoszenia, wózek, opcje…) zostaną przywrócone do wartości domyślnych. Bieżąca ilość i adres dostawy zostaną zachowane. Tej operacji nie można cofnąć.
Potrzebujesz indywidualnej oferty?
Prześlij nam swoje wymagania za pomocą formularza zapytania ofertowego — ten produkt zostanie dodany automatycznie, a w jednym zapytaniu możesz uwzględnić kolejne produkty.

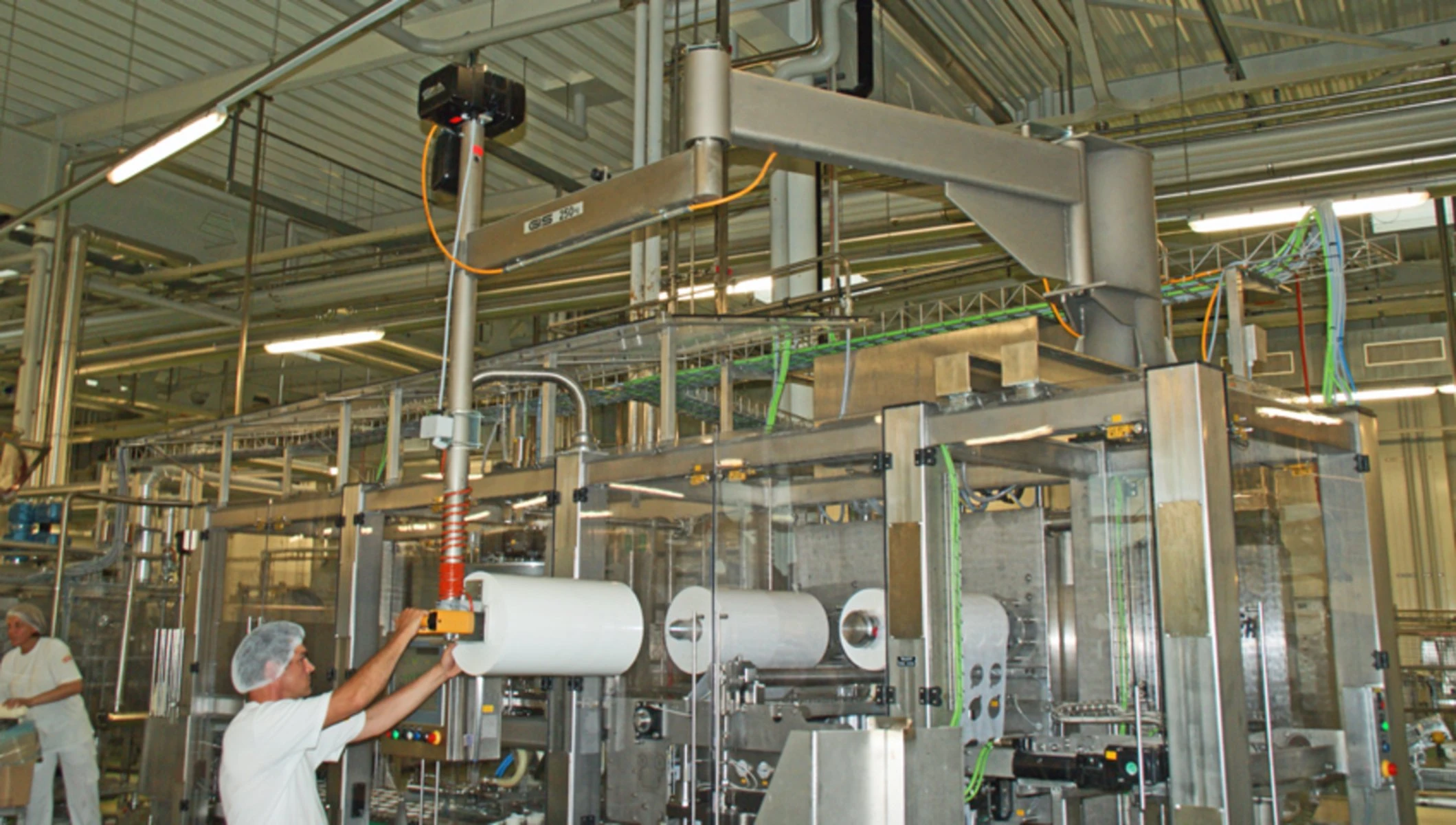

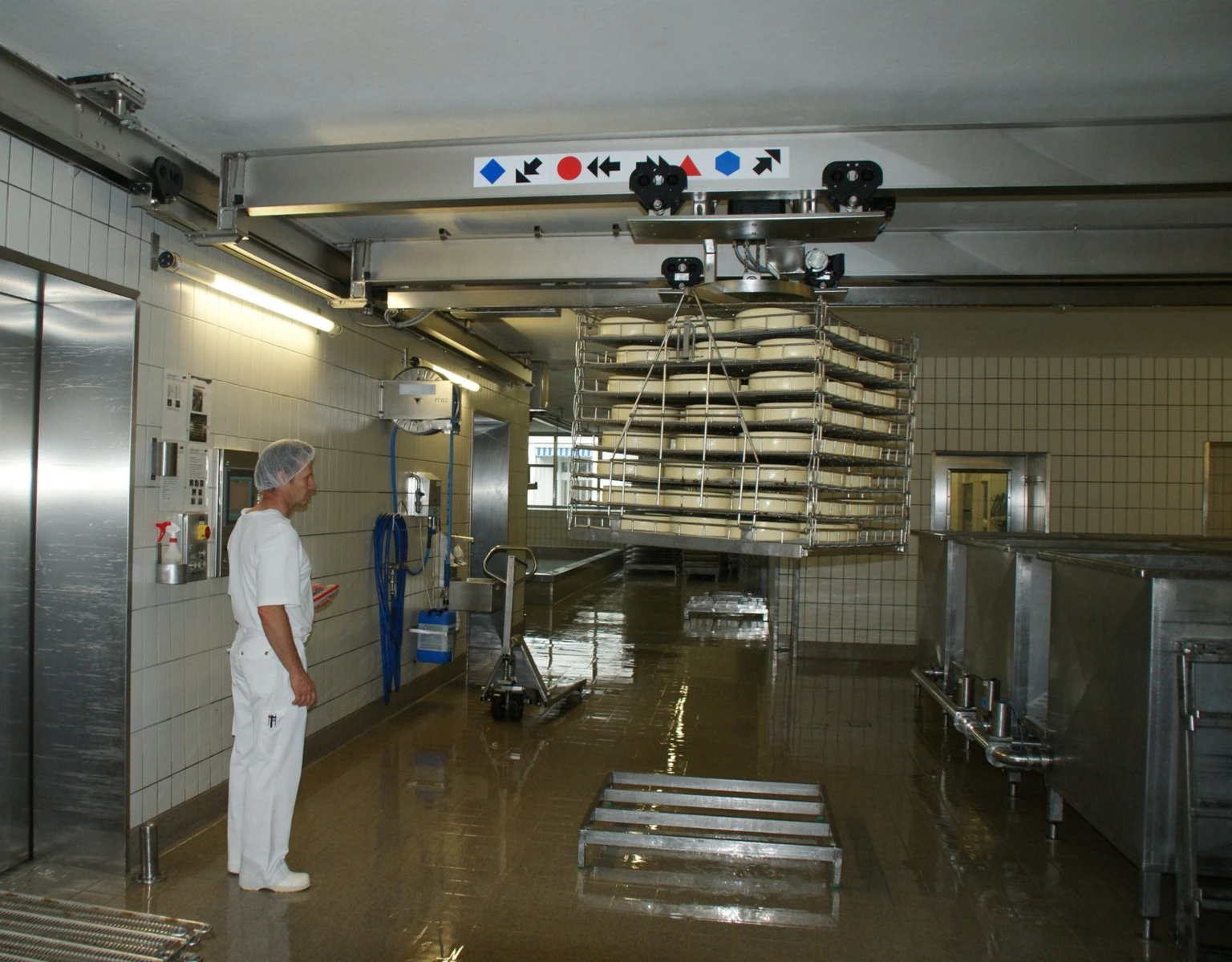

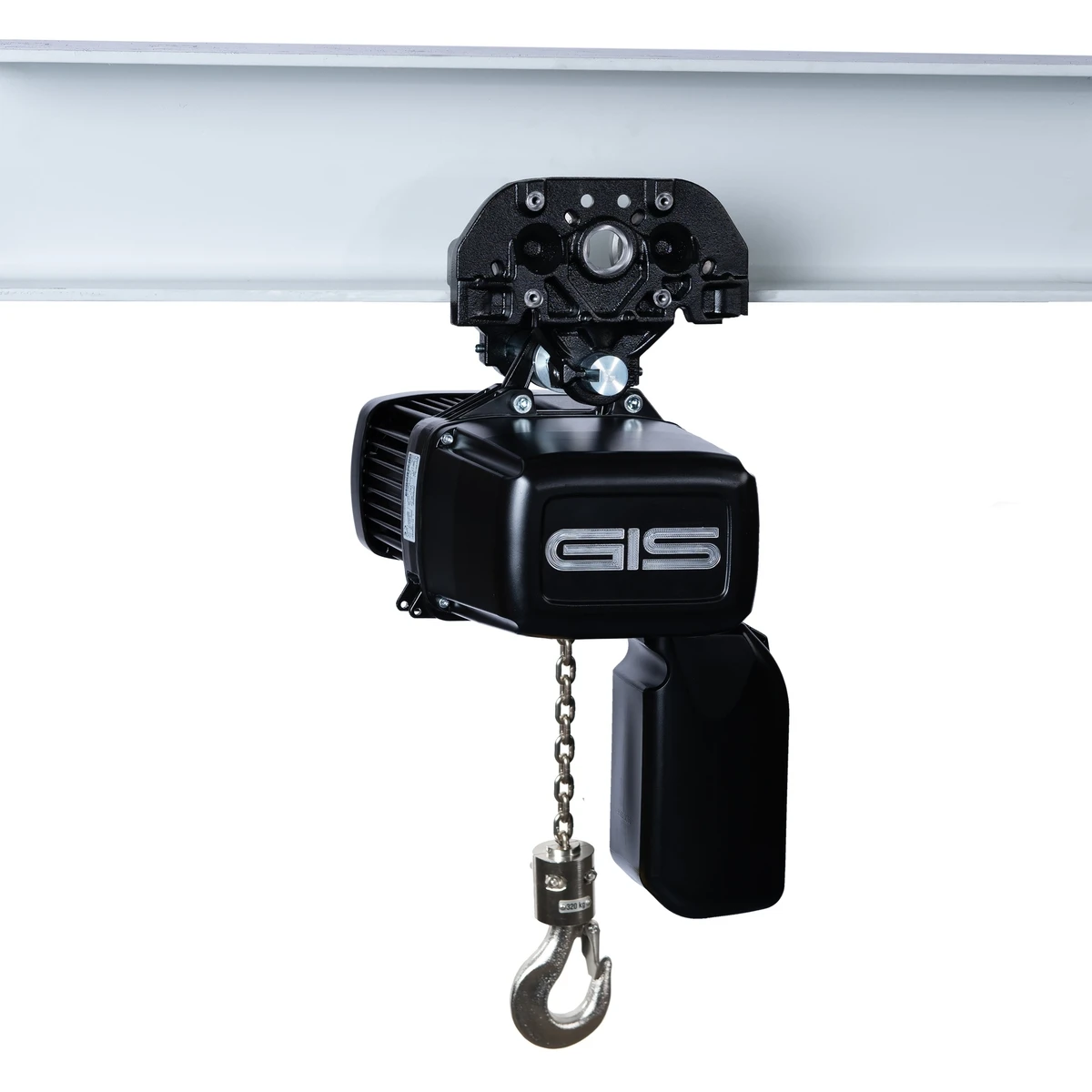

GIS GPR to odporna na korozję wersja sprawdzonego elektrycznego wciągnika łańcuchowego GIS GP, zaprojektowana specjalnie do zastosowań, w których wymagania dotyczące nienagannej czystości lub agresywne warunki otoczenia wykluczają użycie standardowego wciągnika. Urządzenie jest przeznaczone między innymi do produkcji żywności, napojów i farmaceutyków, pomieszczeń poddawanych intensywnemu czyszczeniu, zakładów chemicznych, oczyszczalni ścieków oraz zastosowań zewnętrznych i środowisk zasolonych. Środki smarne są zgodne z NSF H1 i dopuszczone do przypadkowego kontaktu z żywnością.
Najważniejsze cechy

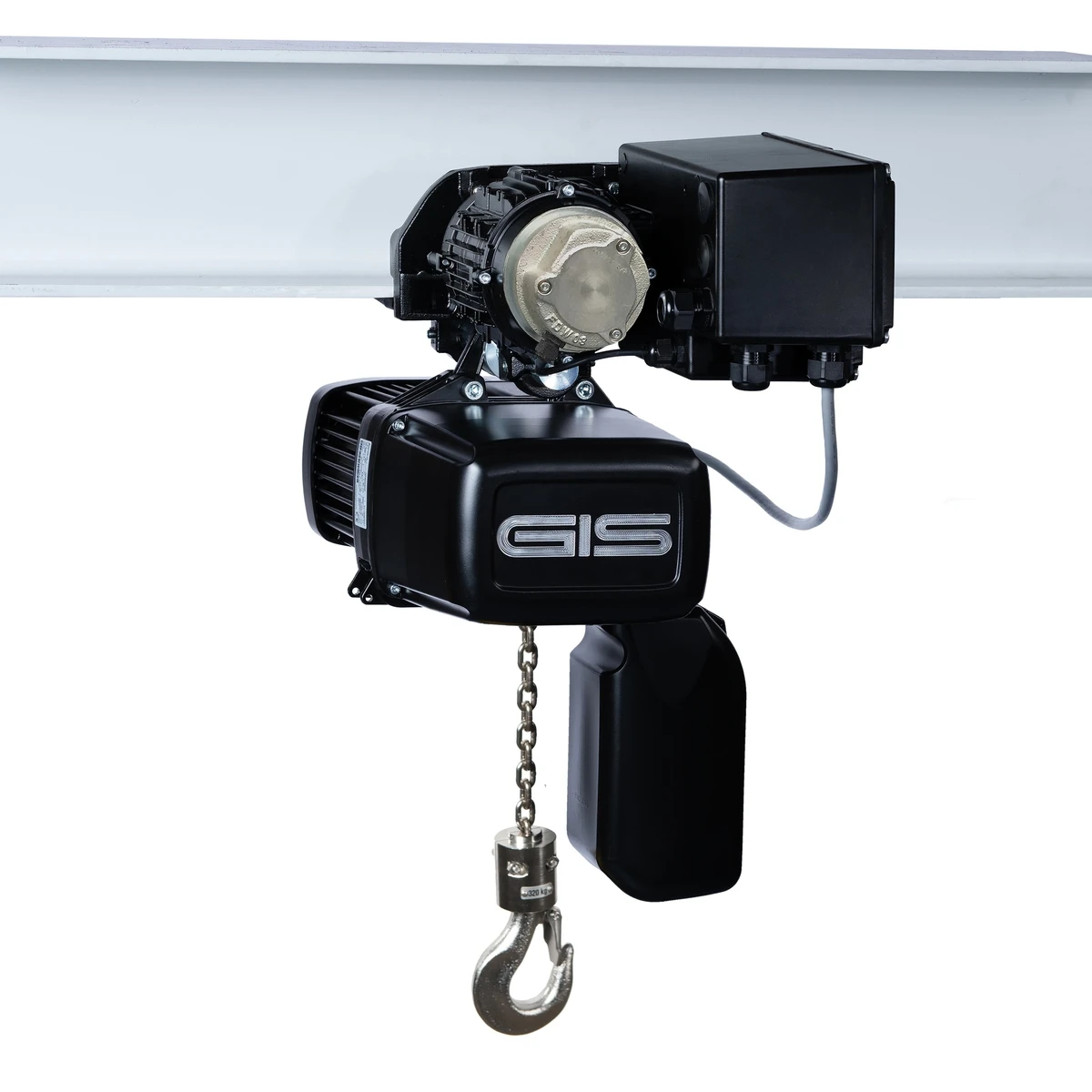

- Wszystkie elementy toru przenoszenia obciążenia wykonano w wersji odpornej na korozję: nierdzewny łańcuch nośny ze stali okrągłej, element zaciskowy, zblocze hakowe, prowadnica łańcucha, hak ładunkowy, zawieszenie hakowe lub na uchu oraz śruby

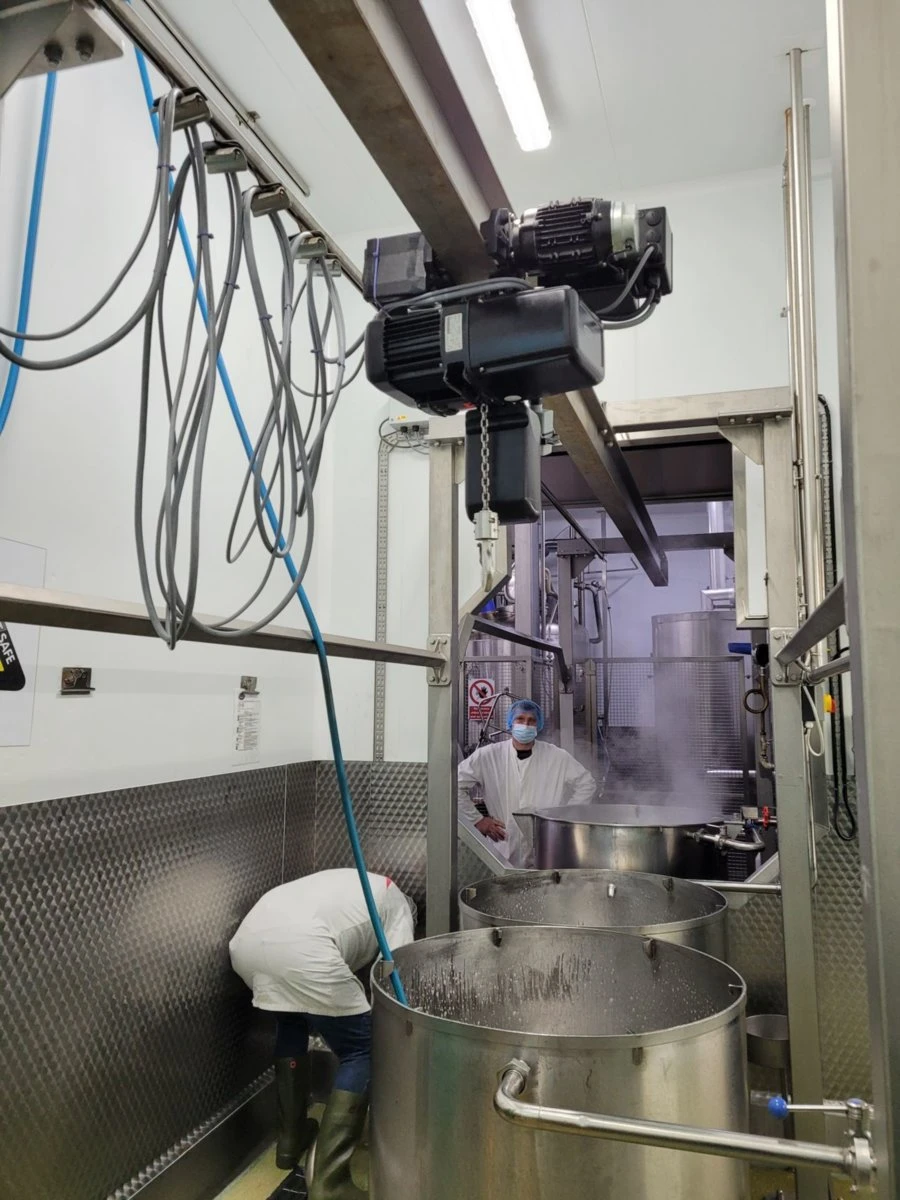

- Aluminiowa obudowa i ogranicznik końcowy z powłoką nanoszoną metodą kataforezy zanurzeniowej (KTL) — odporne na wodę, oleje, słabe zasady i kwasy, bez odpryskiwania powłoki
- Smar przekładniowy zgodny z NSF H1 i dopuszczony do zastosowań w przemyśle spożywczym w wyposażeniu standardowym; olej do smarowania łańcucha zgodny z wymaganiami przemysłu spożywczego dostępny opcjonalnie

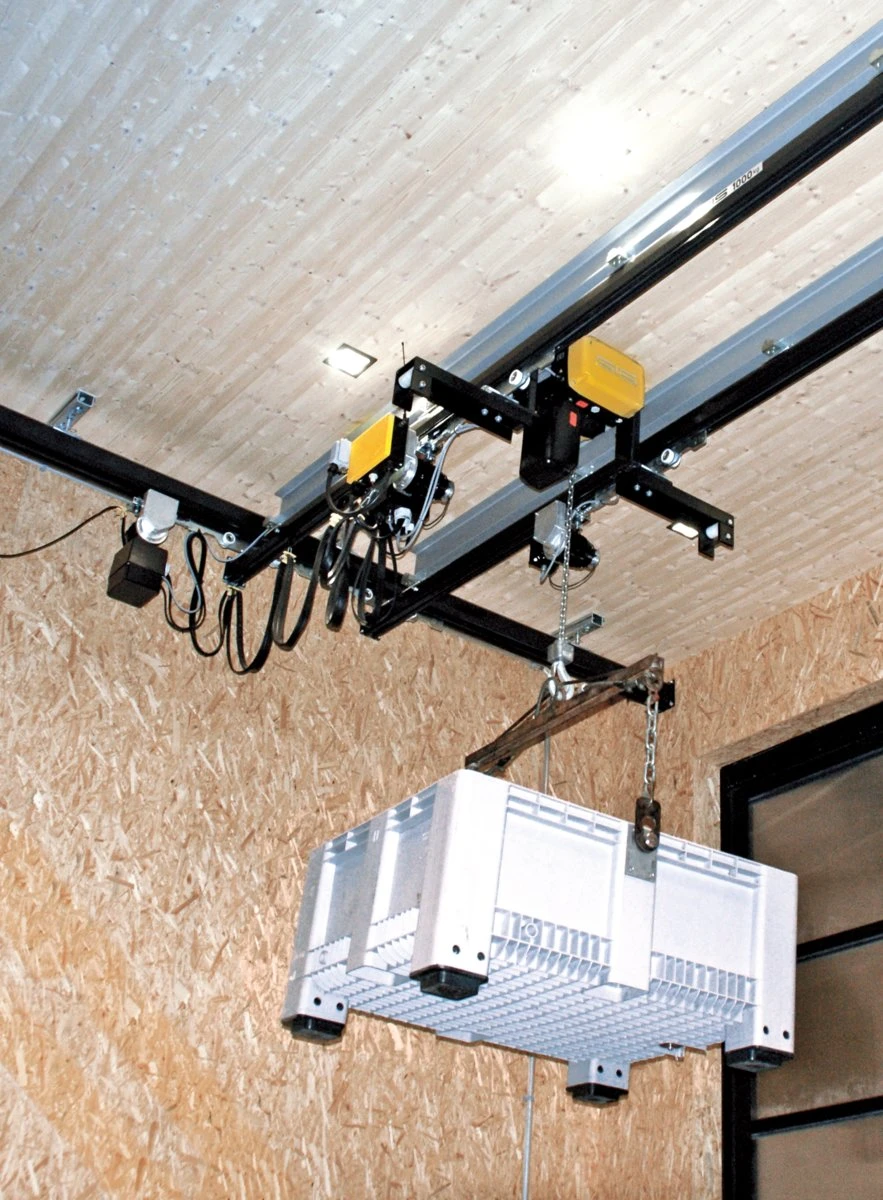

- Stopień ochrony IP65, klasa izolacji F
- Udźwig 125–1250 kg: GPR 500 do 630 kg, GPR 1000 do 1250 kg (2 cięgna, klasa natężenia pracy A4/M4) — wartości znamionowe są niższe niż w standardowych wciągnikach łańcuchowych GP, ponieważ łańcuch nierdzewny ma niższe parametry wytrzymałościowe
- Klasy natężenia pracy A4/M4 i A5/M5 (ISO 4301-1 / FEM); opcjonalnie dostępna wersja z łagodnym rozruchem sterowanym przemiennikiem częstotliwości (FU)
- Dostępne wersje jednofazowe 230 V (GPR 500 we wszystkich profilach, GPR 1000 w wersji wolnobieżnej /NL)
- Dostępny ręczny wózek przejezdny (GHFR) lub wózek przejezdny z napędem silnikowym (GMFR), oba w wykonaniu odpornym na korozję
- Zgodność z dyrektywą maszynową 2006/42/WE
Przegląd danych technicznych
- Model / SKU: GIS-GPR (GPR 500 / GPR 1000)
- Rodzina produktów: elektryczne wciągniki łańcuchowe
- Udźwig: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
- Wysokość podnoszenia: 3–60 m (łańcuch nierdzewny wyceniany za metr)
- Klasa natężenia pracy: A4/M4, A5/M5 (ISO 4301-1 / FEM)
- Zasilanie: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
- Stopień ochrony: IP65
- Hak ładunkowy: DIN 15401, stal nierdzewna

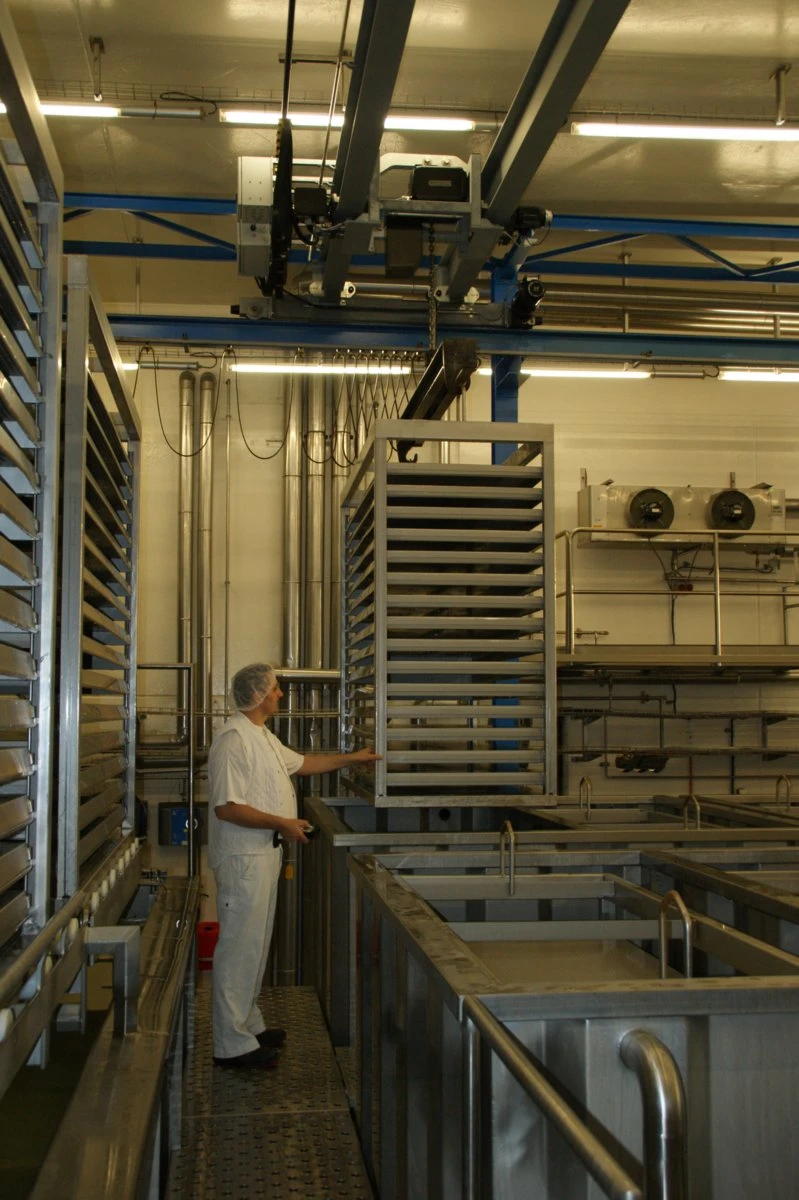

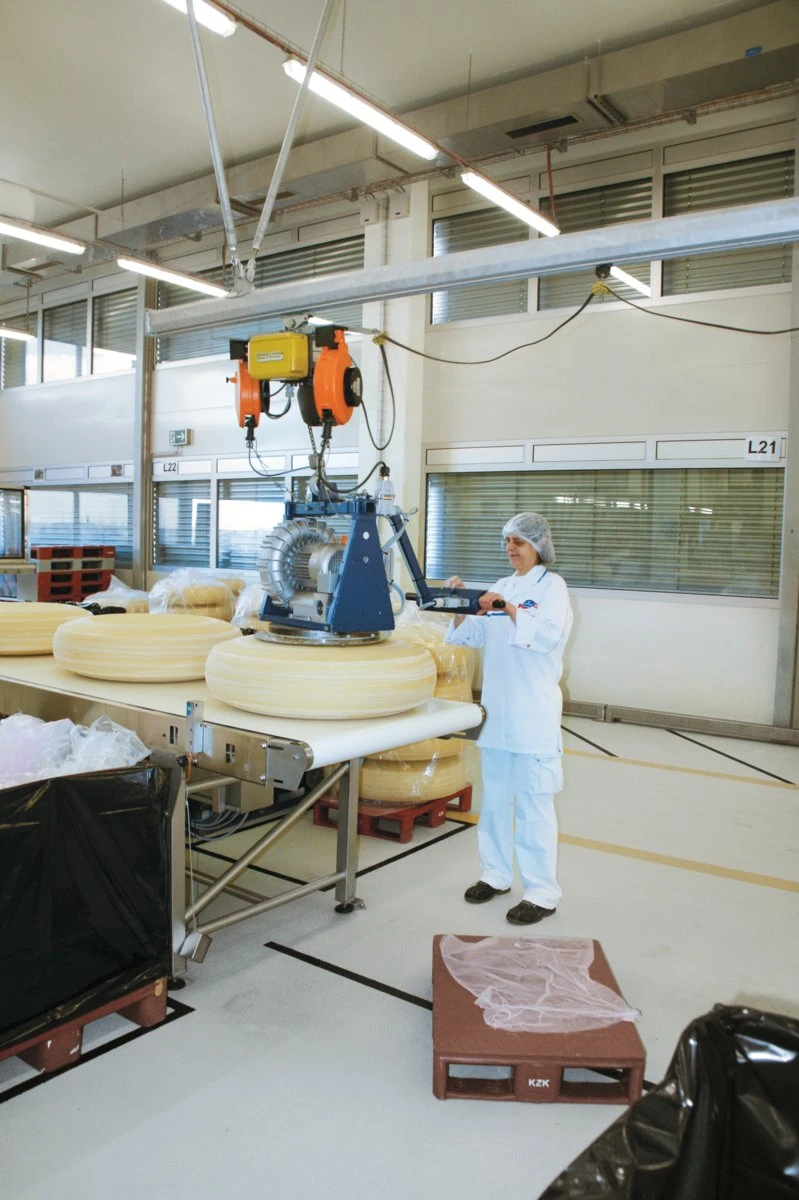

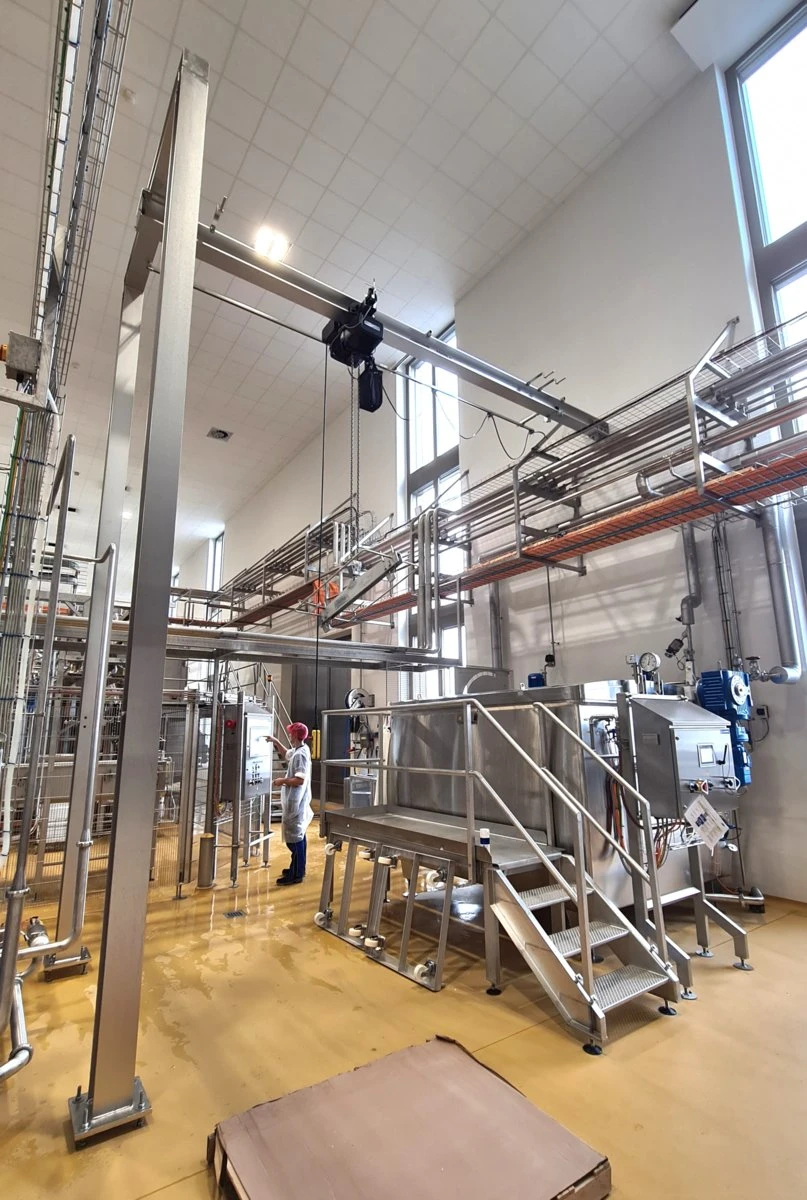

- Typowe zastosowania: przemysł spożywczy i napojowy, przemysł farmaceutyczny, zakłady chemiczne, oczyszczalnie ścieków, zastosowania zewnętrzne i środowiska zasolone
Proszę skonfigurować online udźwig, wysokość podnoszenia, klasę natężenia pracy, profil prędkości, zasilanie, wózek przejezdny i wyposażenie opcjonalne, a następnie dodać wciągnik do koszyka lub listy zapytań ofertowych. Każda konfiguracja jest wyceniana według aktualnego cennika fabrycznego GIS.
Do czego służy
- Elektryczny wciągnik do wielokrotnego podnoszenia na stanowiskach pracy, żurawiach obrotowych, suwnicach bramowych i kolejach jednoszynowych.
- Linie produkcyjne, montaż i konserwacja z częstymi cyklami pracy.
- Integracja z maszynami.
Ten model
Opcje udźwigu: 125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg. Wysokości podnoszenia: 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m.
Co sprawdzić przed wyborem
- DOR i klasa natężenia pracy odpowiednia do rzeczywistej liczby cykli
- Wysokość podnoszenia i droga haka
- Prędkość i tryb dwóch prędkości do precyzyjnego pozycjonowania
- Wózek (ręczny/elektryczny) i profil belki
- Napięcie i sterowanie (niskonapięciowa kaseta sterownicza 42 V, sterowanie radiowe)
- Środowisko: pył, wilgoć, temperatura
Nie nadaje się do
- Palety stojące na podłożu
- Atmosfery wybuchowe — zastosować pneumatyczne wciągniki ATEX
- Praca na zewnątrz bez odpowiedniej klasy ochrony
Przed złożeniem zamówienia Weryfikacja techniczna — przed złożeniem zamówienia potwierdzimy z Państwem kilka parametrów oraz kompatybilność.
Aby potwierdzić właściwą konfigurację, zapytamy Państwa o:
- Jakie jest środowisko agresywne: sól, wilgotność, substancje chemiczne (nazwa, stężenie), temperatura, procedura mycia, wewnątrz/na zewnątrz? „Odporność na korozję” nie oznacza odporności na każdą substancję chemiczną.
- Jaki jest najcięższy ładunek i jak często jest podnoszony na godzinę / na dzień? Klasa pracy (FEM/ISO) musi odpowiadać częstotliwości cykli, w przeciwnym razie wciągnik będzie się przegrzewać i szybko zużywać. Sama DOR nigdy nie przesądza o wyborze modelu.
- Jaka jest wysokość podnoszenia (droga haka) i dostępna wysokość zabudowy między belką/hakiem a ładunkiem? Długość łańcucha musi obejmować drogę haka; wciągnik + wózek + wysokość haka muszą mieścić się w dostępnej wysokości zabudowy mierzonej dla całego zespołu.
- Czy dostępny jest certyfikowany punkt podwieszenia: belka, żuraw obrotowy, suwnica bramowa, tor jezdny? Jaki jest profil belki (IPE/HEA/HEB) oraz szerokość/grubość półki? Bez punktu podwieszenia nie można używać wciągnika; wózek musi pasować do półki, a belka musi przenosić obciążenie.
- Dostępne zasilanie: 3×400 V, 230 V, częstotliwość; czy sprężone powietrze (ciśnienie i przepływ przy wciągniku)? Decyduje o wyborze wersji elektrycznej lub pneumatycznej; zasilanie jednofazowe ogranicza udźwig; ciśnienie przy sprężarce nie jest ciśnieniem przy wciągniku.
Typowe błędy, których należy unikać
- Odporność na korozję ≠ odporność na wszystkie chemikalia — należy ustalić rzeczywiste warunki atmosferyczne i sposób czyszczenia.
Warto przygotować: Opis chemikaliów · Temperatura/wilgotność · Sposób mycia · Masa i tor haka
Atrybuty
| Udźwig | 125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg |
|---|---|
| Wysokość podnoszenia | 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m |
| Klasa pracy (ISO/FEM) | A4/M4, A5/M5 |
| Stopień ochrony | IP65 |
| Marka | GIS |
| Zgodność | Dyrektywa Maszynowa: 2006/42/EC |
| Model GIS | GPR |
| Model | Udźwig (klasa natężenia pracy) | Prędkość podnoszenia 50 Hz | Masa własna (wysokość podnoszenia 3 m) |
|---|---|---|---|

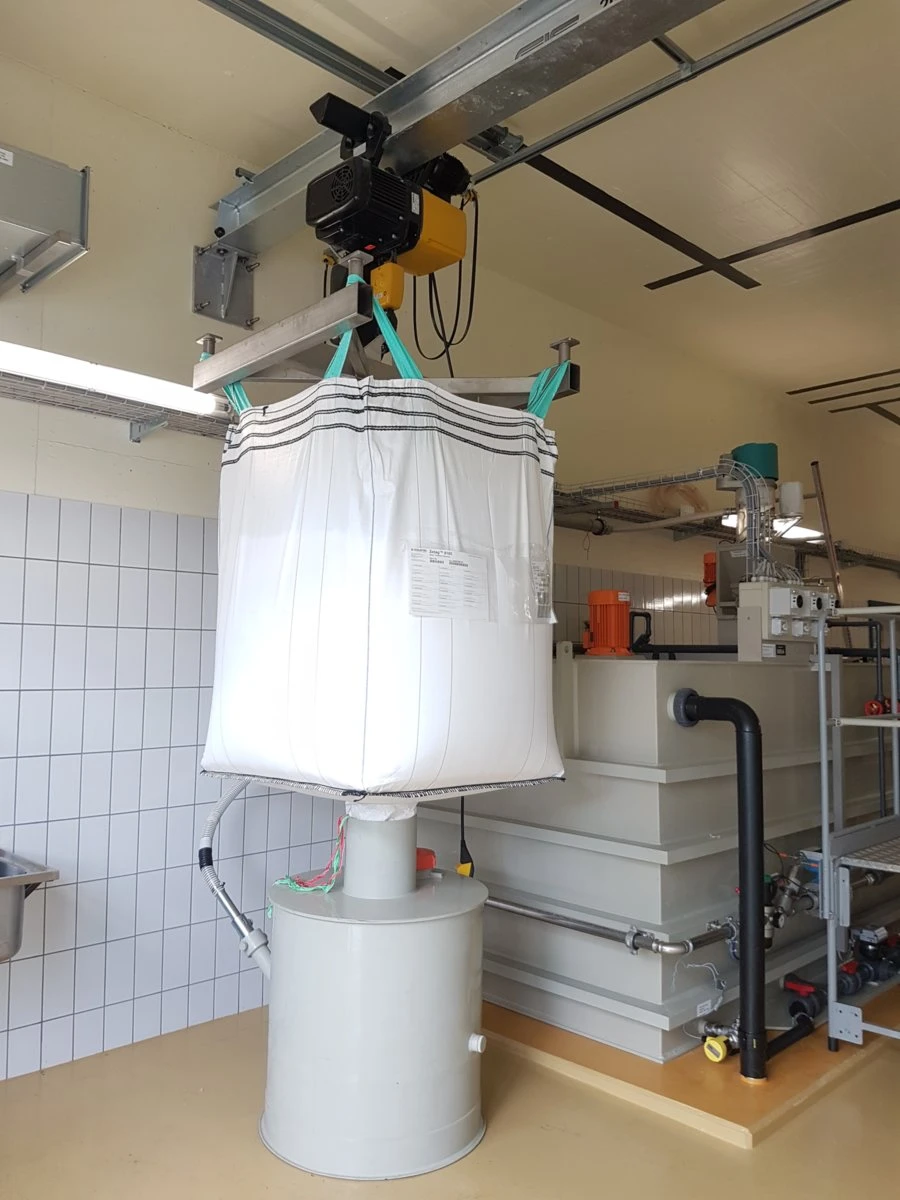

| GPR 500 — 1 cięgno | 320 kg @ M4 / 250 kg @ M5 | 8 m/min (N) | 26 kg |
| GPR 500 — 2 cięgna | 630 kg @ M4 / 500 kg @ M5 | 4 m/min (N) | 28 kg |

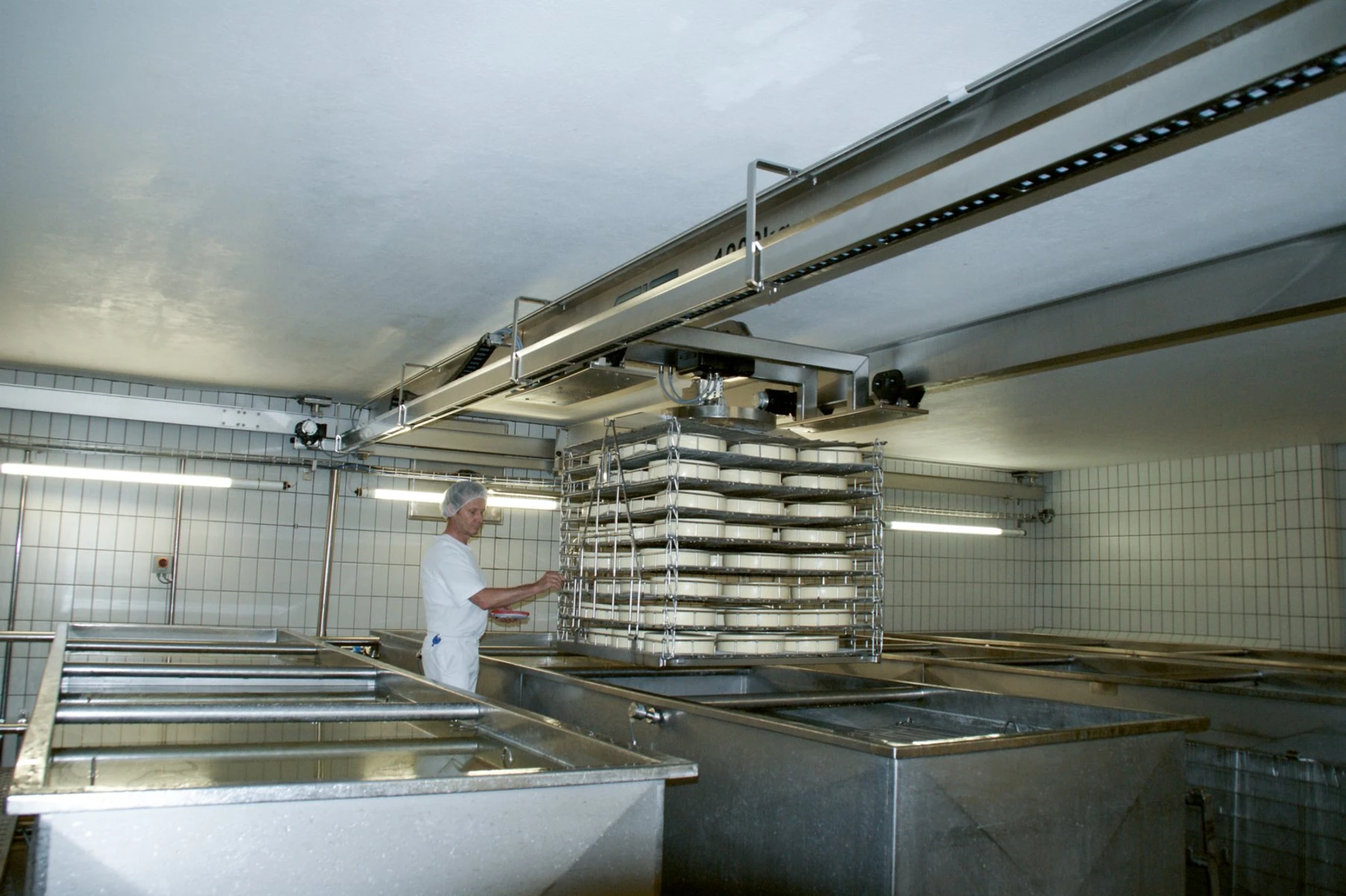

| GPR 1000 — 1 cięgno | 630 kg @ M4 / 500 kg @ M5 | 8 m/min (N) | 56 kg |
| GPR 1000 — 2 cięgna | 1250 kg @ M4 / 1000 kg @ M5 | 4 m/min (N) | 59 kg |
Łańcuch: łańcuch ze stali nierdzewnej o ogniwach okrągłych, zgodny z FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). Warianty NL zmniejszają prędkość o połowę, wariant NF jest wyposażony w dwubiegowy silnik 8/2 (4/1), natomiast SF to szybki wariant 16/4 m/min (GPR 500, zmniejszony udźwig). Wersje 1-fazowe 230 V: GPR 500 (N/NL), GPR 1000 (tylko NL). Wartości udźwigu są zgodne z kartami katalogowymi 9511.9205.5 / 9515.9205.5.
